جزئیات محصول:
|
| مواد: | چدن | مدل: | SDE3" |
|---|---|---|---|
| اندازه: | 3-25 اینچ | اندازه سوراخ: | 100-800 میلی متر |
| گزینه های چرخ دنده: | چرخ دنده های خارجی | ضمانتنامه: | 5 سال |
| OEM: | در دسترس | نوع چرخشی: | دو محور |
| برجسته کردن: | درایو چرخ دنده دو محوره کوچک,درایو چرخشی دو محوره 25 اینچی,درایو چرخشی دو محوره SDE 3 اینچی |
||

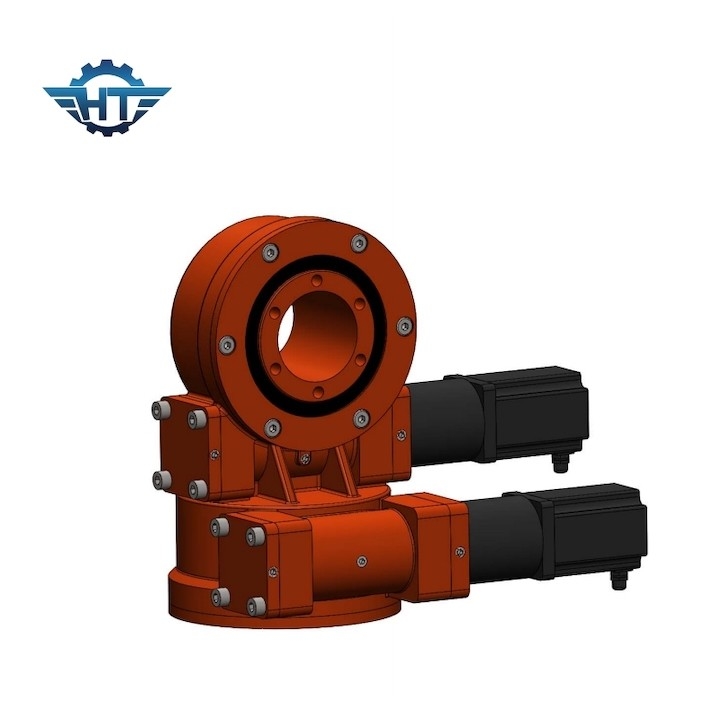

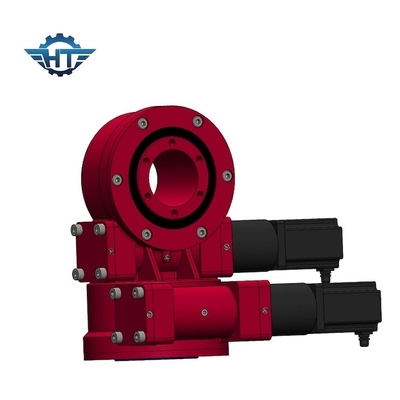

محفظه محصور شده با چرخ دنده دو محوره کوچک برای پروژه پانل ردیابی خورشید
توضیحات چرخ دنده
درایوهای چرخان Hangtuo نسبت دنده بزرگی را در یک مرحله دنده ارائه می دهند که برای وزن در مقابل عملکرد بهینه شده است.چرخ‌دنده‌ها و چرخ‌دنده‌ها در محفظه‌ای با مشخصات کم، خودنگهدار و آماده نصب مونتاژ می‌شوند، که محصول را قادر می‌سازد تا به تمام نیروهای محوری و شعاعی واکنش نشان دهد و در نتیجه لحظات کج شدن در چالش‌برانگیزترین کاربردها ایجاد می‌شود.این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، چرخش صاف، حفاظت از یاتاقان و گزینه های درایو مهر و موم شده هستند.همه مزایای فنی، همراه با استانداردهای کیفیت پیشرو در صنعت، محصولات Hangtuo را به نامزدهای ایده آل برای برنامه های کاربردی سنگین و حیاتی تبدیل می کند.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 705 کیلوگرم |
اصل کار Slew Drive
این کرم توسط موتور به حرکت در می‌آید که درایو چرخان را به چرخش درآورده و گشتاور را از طریق فلنج ثابت در محفظه تولید می‌کند.درایو چرخان به دلیل درایو چرخ دنده حلزونی با ویژگی های خود قفل معکوس دارای قفل شدن معکوس است.
ویژگی های کلیدی
1. پایدار
2. دقت بالا
3. عملکرد عالی
