جزئیات محصول:
|
| عکس العمل: | <0.1° | موتور همسان: | موتور برق |
|---|---|---|---|
| مواد: | آهن ریخته | مدل: | درایو چرخشی عمودی |
| نوع موتور: | موتور بدون برس | خدمات OEM: | در دسترس |
| دقت، درستی: | 0.1 درجه | راندمان انتقال: | 40% |
| برجسته کردن: | گيربکس کوچک کرم,جعبه گیربکس ورمی افقی,گیربکس خورشیدی ردیابی کرم,Horizontal Mounted Worm Drive Gearbox,Solar Tracking Worm Drive Gearbox |
||

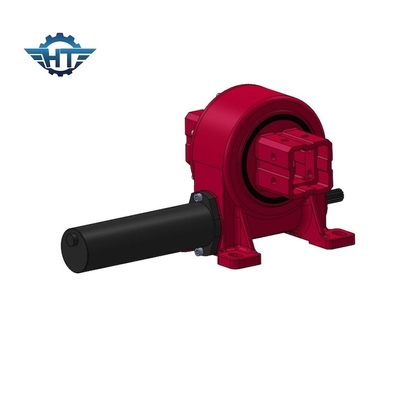

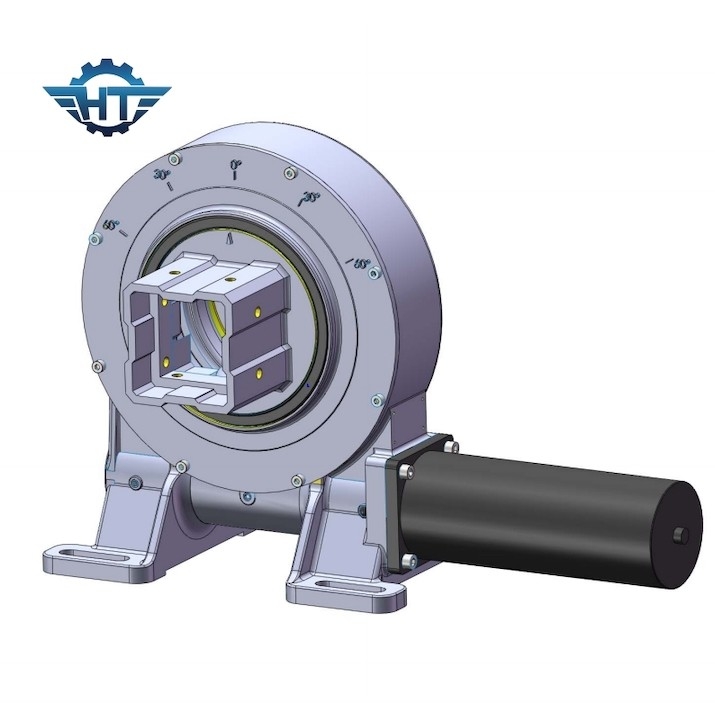

گیربکس خورشیدی برای ردیابی خورشیدی
توضیحات گیربکس چرخش
یک گیربکس چرخش، همچنین به عنوان یک درایو چرخش یا چرخش شناخته می شود، یک دستگاه مکانیکی است که برای چرخش یا چرخش بارهای سنگین در کاربردهای مختلف استفاده می شود.حفاری آلات، توربین های بادی و سیستم های ردیابی خورشیدی.
هدف اصلی یک گیربکس چرخش، فراهم کردن چرخش کنترل شده و پشتیبانی از بار است. این گیربکس شامل چندین جزء کلیدی است، از جمله:
خانه: ساختار بیرونی که اجزای داخلی جعبه گیربکس را در خود جای می دهد.
حلقه سوئی: یک اثر بزرگ و دایره ای است که اجازه می دهد جعبه گیرها به آرامی چرخش کند. این پشتیبانی و ثبات بار را در طول چرخش فراهم می کند.
قطار دنده: قطار دنده شامل مجموعه ای از دنده هایی است که در یک پیکربندی خاص برای دستیابی به خروجی چرخش مورد نظر ترتیب داده شده است. به طور معمول شامل ترکیبی از دنده های اسپور، دنده های مارپیچی،یا دنده های کرم.
موتور: موتور نیروی محرک را برای چرخش گیربکس چرخش فراهم می کند. این می تواند یک موتور الکتریکی، موتور هیدرولیک یا حتی یک کریک دستی باشد، بسته به کاربرد خاص.
گره خروجی: گره خروجی به گیربکس متصل است و از محفظه گیربکس گسترش می یابد. این حرکت چرخش را به بار منتقل می کند و چرخش آن را امکان پذیر می کند.
پارامترهای عملکرد گیربکس چرخش مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | تورک خروجی نامی (N.m) | چرخش ثابت (kN.m) | چرخش خم (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارایی |
دقت (درجه) |
IP | Tep کار ((°C) | خود قفل | وزن ((کیلوگرم) |
| 3 سانتی متر | 806 | 9 | 5 | 22 | 15 | 31:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | ۶۵ کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17 اینچ | 14688 | 136 | 67 | 142 | 390 | 102:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | ۴۰ درصد | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
ویژگی های کلیدی
1. زاويه و محدوده ي دور زدن نامحدود
2. فراهم کردن موثرترین انتقال قدرت بالا و گشتاور ممکن
3. ساختمان کاملاً بسته و مهر و موم شده در برابر محیط های سخت مقاومت می کند و امنیت را افزایش می دهد
