جزئیات محصول:
|
| ویژگی: | خود قفل شدن | مواد: | 42CRMN، 50Mn |
|---|---|---|---|
| ضمانتنامه: | 5 تا 10 سال | کاربرد: | انرژی خورشیدی |
| رنگ: | RAL6001 | گواهی: | ISO9001، CE |
| دقت: | ≤0.1 | ||
| برجسته کردن: | VE3 Worm Gear Slew Drive,سیستم ردیابی PV Slew Drive,تک محور Small Slew Drive |
||

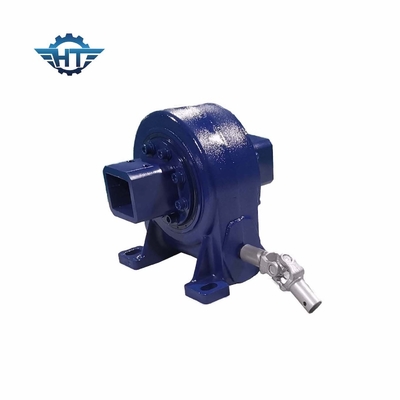

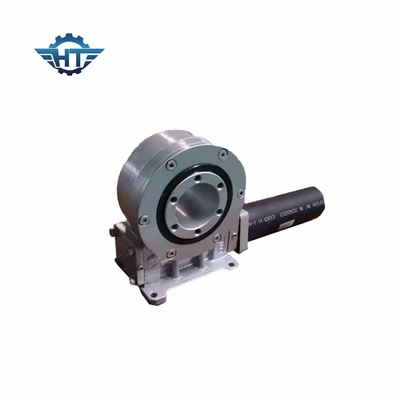

VE3 Worm Gear Slew Drive Actuator برای سیستم ردیابی PV خورشیدی تک محوره
IP66 Self Lock Slew Drive توضیحات
درایو چرخشی یک مکانیسم انتقال کاهش است که با منبع نیروی محرکه یکپارچه شده است.دارای مکانیزم چرخ دنده حلزونی است، بنابراین قفل خودکار است.همچنین دارای محفظه بیرونی و آب بندی اسکلت است، بنابراین درجه حفاظت IP66 است.
چرخش درایو چرخان می تواند در یک محور یا در چندین محور با هم باشد.این یک مکانیسم انتقال کاهش همه منظوره است که عملکردهای چرخش، کاهش سرعت، و داشتن ساختاری ساده و ساخت و نگهداری راحت را به طور همزمان یکپارچه می کند.
پارامترهای عملکرد درایو عمودی
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | kN | kN | نیوتن متر | درجه | آره | کیلوگرم | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | آره | 51 کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | آره | 61 کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | آره | 78 کیلوگرم |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | آره |
244 کیلوگرم |
امکانات
درایو چرخشی می تواند چرخش محیطی نامحدود و کاهش سرعت را درک کند و می تواند نیروی محوری بزرگتر، نیروی شعاعی و نیروی واژگونی را تحمل کند.از مزایای دقت بالا، ساختار فشرده و ظرفیت حمل بزرگ برخوردار است.برای یک عمر مزرعه ای 30 ساله طراحی، آزمایش و استفاده می شود.
برنامه های کاربردی
ردیاب‌های خورشیدی شامل سیستم‌های ردیابی خورشیدی تک محور و سیستم‌های ردیابی خورشیدی دو محوره، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، ملحقات تجهیزات هیدرولیک، تجهیزات ابزار روغن، لاستیک‌ها، حفارها و بالابرهای خودرو.
بسته بندی
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ؛کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
