جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | Worm Gear 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 31:1 | کارایی: | 40% |
| دقیق: | ＜0.1 درجه | راننده: | برقی/هیدرولیک/سرو |
| رنگ: | خاکستری نقره ای | محل اصلی: | چانگژو، چین |
| برجسته کردن: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

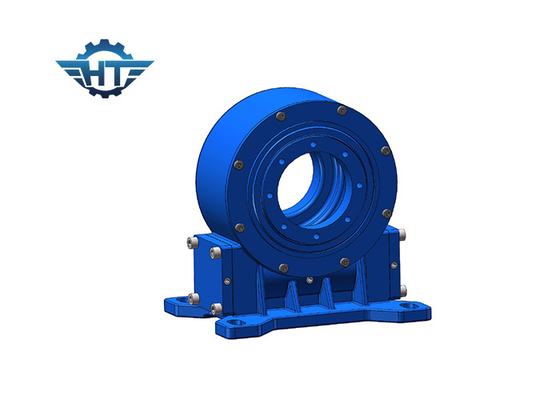

7 اینچ کرم ساعتهای شن و ماسه صفر واکنش عقب نشینی سوئیچ درایو برای ایستگاه برق خورشیدی پارابولیک
صفر رد فعل کرم چرخ چرخ دار
درایو های چرخش گیر کرم با واکنش صفر عمدتاً در برنامه های CSP مانند پارابولیک یا خندق استفاده می شوند.این یک نوع سیستم تهویه گرما است که می تواند گرما را به یک ماده شیمیایی خاص جذب کند و گرما را به برق منتقل کند..
نام محصول: VE7
سرعت خروجی عادی: 0.03RPM
چرخش خروجی طبیعی: 7320 N.m
حداکثر تورم خروجی: 10980 N.m
زمان شیب گیری: 8 kN.m
تورک نگهدارنده: 39 kN.m
بار محوری ایستاتیک: 30 kN
بار رادیال ایستاتیک: 100 kN
نسبت راننده چرخنده: 51:1
فاصله واکنش منفی: <=0.15°
IP ((کلاس): 66
کارایی: 40%
دمای: -40°C تا +120°C

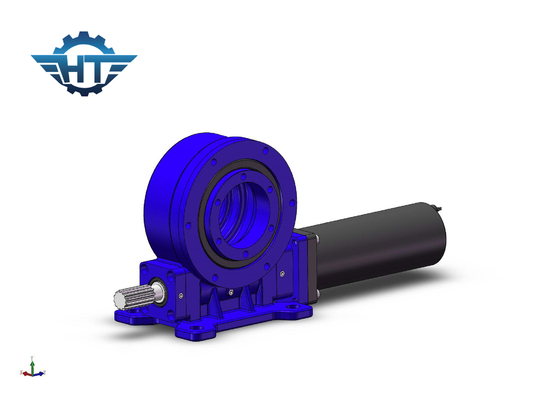

داده های عملکرد موتور کاهش دهنده
ولتاژ نامی: 24 VDC
جریان عادی: < 7.5A
قدرت خروجی: 126 وات
سرعت خروجی: 1.6 RPM
چرخش خروجی: 359 N.m
حداکثر چرخش خروجی: 538 N.m
سر و صدا: <65 دبیل
مزایا
1. چرخش 360 درجه
2اتصال موتور راننده از سمت چپ یا راست
3. در طول نصب لازم نیست برای تنظیم فاصله گیره؛ این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4نصب ساده و نگهداری کم
5استفاده منطقی از فضا
6دنده خود قفل می شود؛ بنابراین یک ترمز ضروری نیست
7روش آسان و روان برای شروع و متوقف کردن
8دقت بالا
مشخصات محرک چرخ دار عمودی
| مدل | نسبت | چرخش خروجی نامی | چرخش خم | بار محوری | بار شعاعی | تورک نگهدارنده | کارایی | دقت | خود قفل | وزن |
| N.m | N.m | kN | kN | N.m | درجه | آره | کیلوگرم | |||
| 3 سانتی متر | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ۴۰ درصد | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ۴۰ درصد | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ۴۰ درصد | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ۴۰ درصد | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ۴۰ درصد | ≤0.1 | آره | ۵۱ کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ۴۰ درصد | ≤0.1 | آره | ۶۱ کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ۴۰ درصد | ≤0.1 | آره | ۷۸ کیلوگرم |
| 17 اینچ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ۴۰ درصد | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ۴۰ درصد | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ۴۰ درصد | ≤0.1 | آره | ۲۴۴ کیلوگرم |
دامنه کاربرد
کاربردهای معمول شامل ردیاب های خورشیدی، توربین های بادی، بشقاب های ماهواره ای و رادار، جرثقیل های کامیون، لیفت های مرد، تجهیزات عمومی، لوازم متصل به تجهیزات هیدرولیکی، تجهیزات ابزار روغن، دستیارهای لاستیک،کنده کننده، و آسانسورهای اتومبیل.
