جزئیات محصول:
|
| مدل: | VE7" | نسبت دنده: | 57:1 |
|---|---|---|---|
| گشتاور خروجی نامی: | 1750 نیوتن متر | تورک نگهدارنده: | 13200 نیوتن متر |
| گشتاور کج: | 7000 نیوتن متر | مسکن محصور: | آره |
| ورودی برق: | AC/DC | ولتاژ ورودی: | 24 V |
| برجسته کردن: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker,envelope worm gear slew drive,CE slew drive for solar tracker |
||

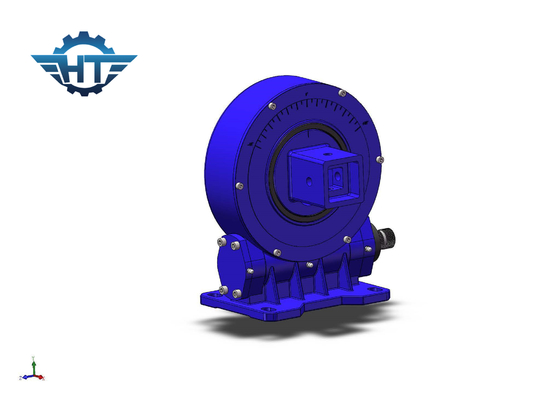

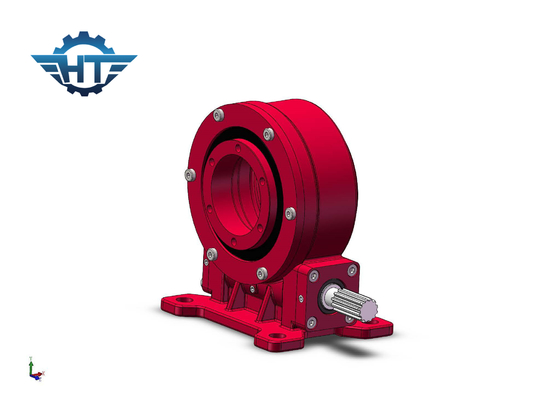

CE ورتیکال انوائل ورم گیر اسلو درایو برای ردیاب خورشیدی
توضیحات محرک گیره کرم
از آنجایی که جزء اصلی دستگاه محرک یک لاکن چرخش را اتخاذ می کند، می تواند به طور همزمان اثرات نیروی محوری، نیروی شعاعی و چرخش را تحمل کند.در مقایسه با محصولات روتاری سنتی، این ویژگی های نصب ساده، نگهداری آسان و صرفه جویی در فضای نصب را به میزان بیشتری دارد.
داده های فنی درایو چرخش VE
| مدل | نسبت | تورک خروجی نامی (N.m) | تورک شیب (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
مزایا
1. چرخش پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. 360 درجه یا +60 ~ 60 محدوده چرخش، یا به عنوان درخواست مشتریان
3. محرک کرم درون پوشش
4. تماس چند دندان برای اطمینان از بار بالا
5تابع قفل کردن خود
خدمات سفارشی
1طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2انواع مختلفی از موتورها می توانند مطابقت داشته باشند، مانند موتورهای هیدرولیک، موتورهای مرحله ای، موتورهای الکتریکی و غیره.
3رنگ های مختلف بر اساس کد RAL در دسترس هستند؛ رنگ استاندارد ما RAL 9006 است.
فهرست پارامترهای کلیدی
چرخش لحظه شیب:این گشتاور بار گرانشی ضرب با فاصله بین موقعیت بار و مرکز بیئر چرخش است. اگر گشتاور واقعی بزرگتر از گشتاور لحظه خم نامی باشد،راننده چرخنده برانداخته خواهد شد.
بار شعاعی:بار عمودی به محور حامل چرخش
بار محوری:بار موازی با محور حامل چرخش
چرخش ثابت:این کریکت معکوس است. هنگامی که محرک به طور معکوس در حال چرخش است و قطعات آسیب نمی بینند، حداکثر کریکت به دست آمده به عنوان کریکت نگه داری نامیده می شود، همچنین به عنوان کریکت شکسته دیده می شود.
خود قفل:تنها زمانی که بار وجود دارد، درایو چرخش قادر به چرخش معکوس نیست و بنابراین خود قفل نامیده می شود.
