جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE7" |
|---|---|---|---|
| نسبت دنده: | 57:1 | حداکثر تورم خروجی نامی: | 5060 Nm |
| تورک نگهدارنده: | 40،000 Nm | گشتاور کج: | 5000 نیوتن متر |
| کارایی: | 40% | رنگ استاندارد: | RAL 9006 |
| برجسته کردن: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

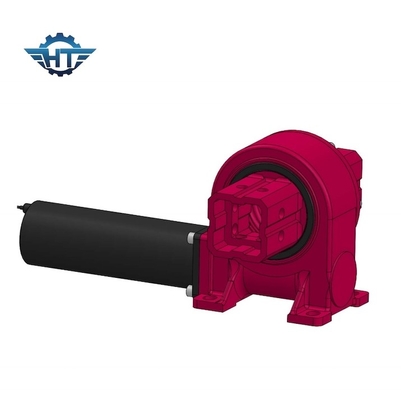

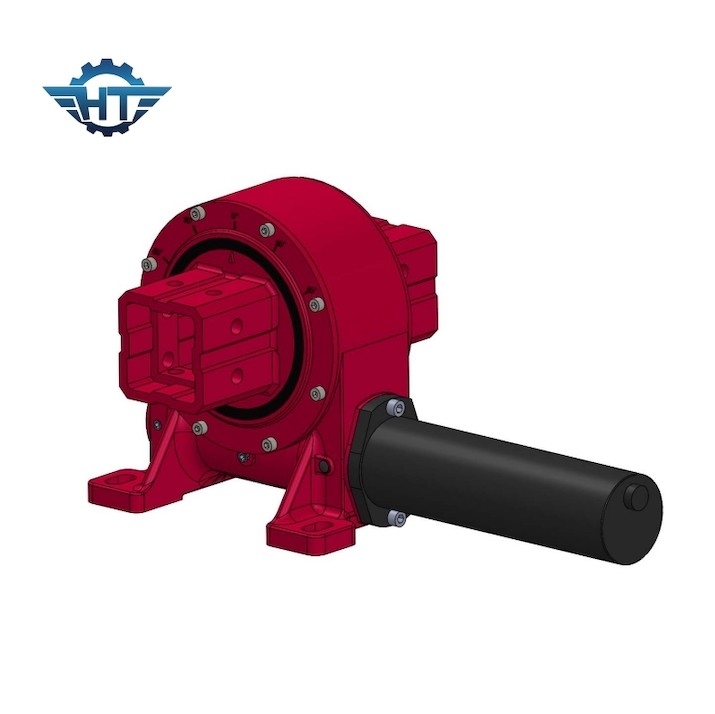

CE ورتیکل انوائل اسلو درایو کرم گیربکس موتور ردیاب خورشیدی
توضیحات موتور چرخ چرخ چرخ کرم سفارشی
درایو چرخش ما می تواند به طور همزمان اثرات نیروی محوری، نیروی شعاعی و چرخش چرخش را تحمل کند، از آنجا که جزء اصلی درایو چرخش استفاده می کند و تماس چند دندانی را اتخاذ می کند.در مقایسه با محصولات چرخدار سنتی، محصولات ما دارای ویژگی های نصب ساده، نگهداری آسان و صرفه جویی در فضای نصب در حد بیشتری هستند.
داده های فنی درایو چرخش مدل VE
| مدل | نسبت | تورک خروجی نامی (N.m) | تورک شیب (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
مزایا
1. چرخش پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. 360 درجه یا +60 ~ 60 درجه دامنه چرخش، و یا به عنوان درخواست مشتریان
3. محرک کرم درون پوشش
4. تماس چند دندان برای اطمینان از بار بالا
5تابع قفل کردن خود
خدمات سفارشی
1طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2انواع مختلفی از موتورها می توانند مطابقت داشته باشند، مانند موتورهای هیدرولیک، موتورهای مرحله ای، موتورهای الکتریکی و غیره.
3رنگ های مختلف بر اساس کد RAL در دسترس هستند؛ رنگ استاندارد ما RAL 9006 است.
فهرست پارامترهای کلیدی
چرخش لحظه شیب:این گشتاور بار گرانشی ضرب با فاصله بین موقعیت بار و مرکز بیئر چرخش است. اگر گشتاور واقعی بزرگتر از گشتاور لحظه خم نامی باشد،راننده چرخنده برانداخته خواهد شد.
بار شعاعی:بار عمودی به محور حامل چرخش
بار محوری:بار موازی با محور حامل چرخش
چرخش ثابت:این کریکت معکوس است. هنگامی که محرک به طور معکوس در حال چرخش است و قطعات آسیب نمی بینند، حداکثر کریکت به دست آمده به عنوان کریکت نگه داری نامیده می شود، همچنین به عنوان کریکت شکسته دیده می شود.
خود قفل:تنها زمانی که بار وجود دارد، درایو چرخش قادر به چرخش معکوس نیست و بنابراین خود قفل نامیده می شود.
