جزئیات محصول:
|
| مدل: | تک محور 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | موتور: | برقی، هیدرولیک، پله ای، سروو |
| نصب: | نصب شده به صورت عمودی | کاربرد: | ردیاب های خورشیدی شیب دار سقفی |
| دقت، درستی: | 0.15 درجه | سرویس OEM: | در دسترس |
| برجسته کردن: | درایو چرخشی محصور شده VE9 CE,درایو چرخاننده محصور شده آب بندی IP66,درایو چرخاننده موتور آب بندی IP66 |
||

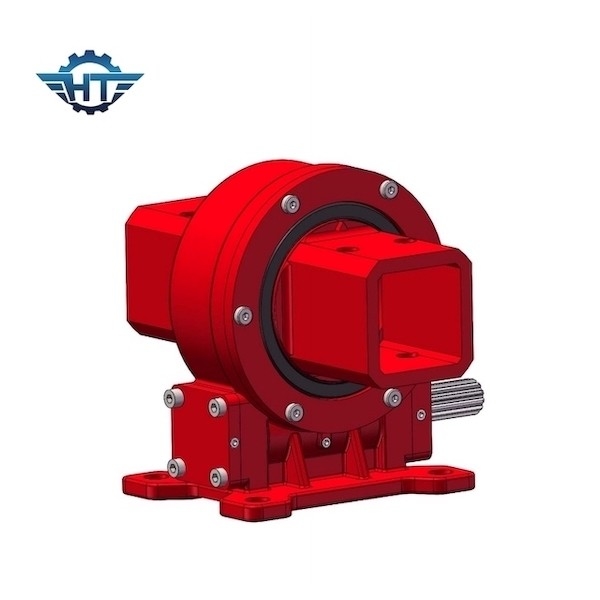

کاهنده چرخش عمودی VE9 CE، آب بندی IP66 برای ردیاب های خورشیدی شیب دار سقفی
شرح کاهنده چرخش عمودی
درایوهای چرخشی VE9 با دقت بالا، سیستم‌های فعال را قادر می‌سازد تا با تنظیم چرخش زمین نسبت به خورشید، خورشید را ردیابی کنند.کاربردهای خورشیدی شامل ردیاب های فتوولتائیک (PV)، هلیواستات ها، فرورفتگی های خورشیدی، فتوولتائیک متمرکز (CPV) و موتورهای استرلینگ است.درایوهای چرخشی ما می توانند به صورت افقی، عمودی و در زوایای کج نصب شوند، بنابراین تعداد بی نهایت جهت امکان پذیر است.
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع درایو حلزونی و غیره است. درایو چرخشی مبتنی بر بلبرینگ چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
سیستم ردیابی تک محور شیبدار
تک محور شیبدار برای عرض جغرافیایی بالاتر از 30 درجه مناسب است و زاویه عرض جغرافیایی با زاویه شیب محور چرخش جبران می شود.سپس ارتفاع خورشید را در جهت محور چرخش دنبال کنید تا به افزایش بهتر در تولید برق فتوولتائیک دست یابید.به طور کلی، تولید برق را می توان 25٪ تا 35٪ نسبت به براکت ثابت افزایش داد.
