جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | 9 اینچ |
|---|---|---|---|
| نسبت دنده: | 61:1 | بهره وری: | 40% |
| دقت، درستی: | ≤ 0.15 درجه | درایور Worm Gear: | 24VDC |
| رنگ: | همان طور که درخواست شد | کاربرد: | جرثقیل های کوچک صنعتی |
| برجسته کردن: | درایو حلقه چرخان جرثقیل صنعتی,درایو حلقه چرخان 42 CrMo,درایو چرخشی کوچک 42 CrMo |
||

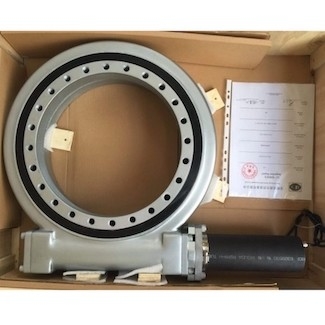

درایوهای حلقه چرخان مسکن محصور IP66 برای جرثقیل های کوچک صنعتی

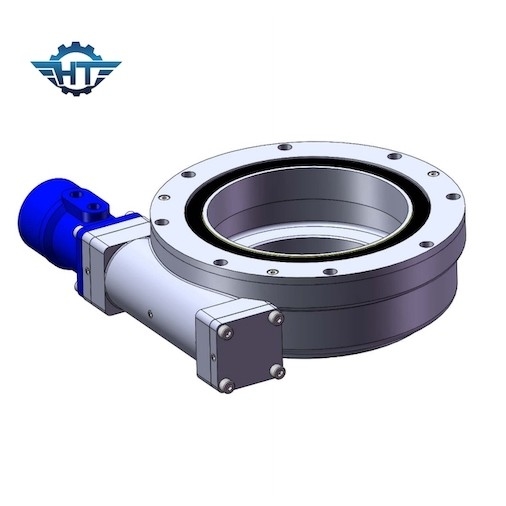

Worm Gear Slew Drive توضیحات
درایو چرخ دنده حلزونی Hangtuo از محفظه، چرخ دنده، کرم پاکت، آب بندی و سایر قطعات یدکی تشکیل شده است.ما همچنین می‌توانیم موتور الکترونیکی 12/24 ولت، موتور پله‌ای، موتور سروو و موتور هیدرولیک را با هم تطبیق دهیم که می‌تواند نه تنها در جهت عقربه‌های ساعت بلکه چرخش جهت خلاف جهت عقربه‌های ساعت را نیز حرکت دهد.
محصولات ما تحت سیستم کنترل کیفیت دقیق در کارخانه خودمان تولید می شوند.شرکت ما سیستم کیفیت ISO9001 را گذرانده و گواهینامه CE را دریافت کرده است که برای سفارشی در کشورهای اروپایی مورد نیاز است.
مزایای
مدولار
با توجه به یکپارچگی بالای درایو چرخان، کاربر مجبور نیست هر یک از لوازم جانبی سازنده دستگاه چرخان را یک به یک خریداری و پردازش کند، که همچنین روند آماده سازی در ابتدای تولید محصول را تا حد مشخصی کاهش می دهد و در نتیجه بهبود زیادی پیدا می کند. بهره وری نیروی کار
ایمنی
چرخ دنده حلزونی و درایو حلزونی دارای ویژگی های خود قفل معکوس هستند که می توانند خود قفل معکوس را تحقق بخشند، یعنی فقط چرخ دنده حلزونی را می توان توسط کرم رانده کرد، اما کرم را نمی توان با چرخ دنده حلزونی هدایت کرد.این ویژگی باعث می شود که دستگاه درایو چرخشی به طور گسترده در بلند کردن، کارهای هوایی و سایر تجهیزات مورد استفاده قرار گیرد.ضمن اینکه محتوای تکنولوژیکی موتور اصلی را بهبود می بخشد، پایداری عملکرد و ضریب ایمنی موتور اصلی را نیز تا حد زیادی بهبود می بخشد.
طراحی ساده شده مین فریم
در مقایسه با انتقال دنده سنتی، انتقال چرخ دنده حلزونی می تواند نسبت کاهش نسبتا زیادی را به دست آورد.در برخی موارد، قطعات کاهنده را می توان برای موتور اصلی حذف کرد و در نتیجه هزینه خرید را برای مشتریان کاهش داد و میزان خرابی موتور اصلی را تا حد زیادی کاهش داد..
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
بسته بندی و حمل و نقل
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ.کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
