جزئیات محصول:
|
| شماره مدل: | SE14 | نگه داشتن گشتاور: | 54200 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری استاتیک: | 680 کیلونیوتن | بار رادیکال استاتیک: | 230 کیلونیوتن |
| ماده خام: | 50Mn، 42CrMo | وزن: | 63 کیلوگرم |
| برجسته کردن: | 63 کیلوگرم درایو چرخشی محصور,مهندسی مکانیک درایو چرخشی محصور شده,63 کیلوگرم درایو چرخ دنده حلزونی |
||

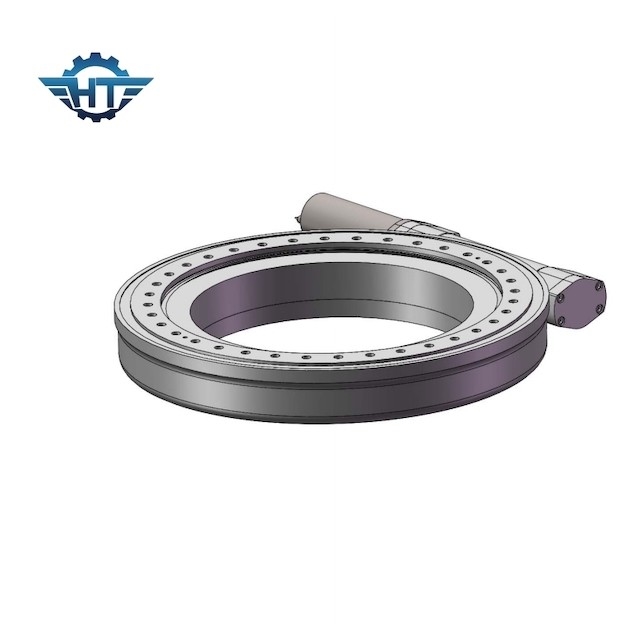

گیربکس چرخشی هیدرولیک Worm Gear با محفظه محصور برای ردیاب های خورشیدی میدان باز
توضیحات گیربکس هیدرولیک
درایوهای چرخشی استاندارد دارای محفظه باز هستند در حالی که محفظه باز نمی تواند به قطعات امتیاز IP خوبی بدهد.درایوهای چرخان Hangtuo دارای محفظه محصور شده ای هستند که حفاظت ورودی IP66 را برای درایو چرخان فراهم می کند.این کمک می کند تا درایو چرخان در محیط سخت کار کند.درایو چرخان ما دارای ویژگی شفت کرم ساعت شنی خود قفل است.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.را
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
درایوهای چرخان را می توان به عنوان عناصر مهم ساختاری و اتصال مورد استفاده در مهندسی مکانیک، بیل مکانیکی، سیستم های آنتن، صنعت تجهیزات پزشکی، نظامی، فناوری دریایی، جرثقیل های بندری در وسایل نقلیه راه آهن، جرثقیل های عرشه کشتی، جرثقیل های کامیون و جرثقیل های ساختمانی مورد استفاده قرار داد.تلسکوپ ها، ماشین های حفاری تونل، تریلرها، توربین های بادی، انرژی خورشیدی و هوانوردی و هوافضا.
