جزئیات محصول:
|
| مدل: | مسکن محصور دو محور 7 اینچ | مواد: | 42CRMN، QT |
|---|---|---|---|
| ضمانتنامه: | 5 سال | عکس العمل: | 0~0.15 درجه |
| موتور: | موتور دنده سیاره ای | ویژگی: | چرخش دو محوره |
| اندازه: | اندازه سفارشی | چرخه کار: | 30 سال |
| برجسته کردن: | درایو چرخشی بسته OEM,درایو چرخشی دو محوره 25 اینچی,گیربکس چرخشی 25 اینچی |
||

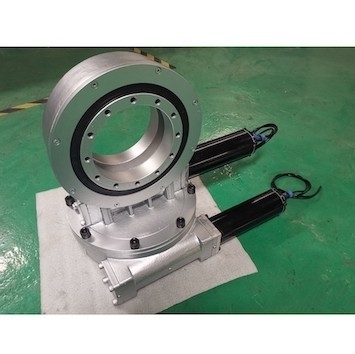

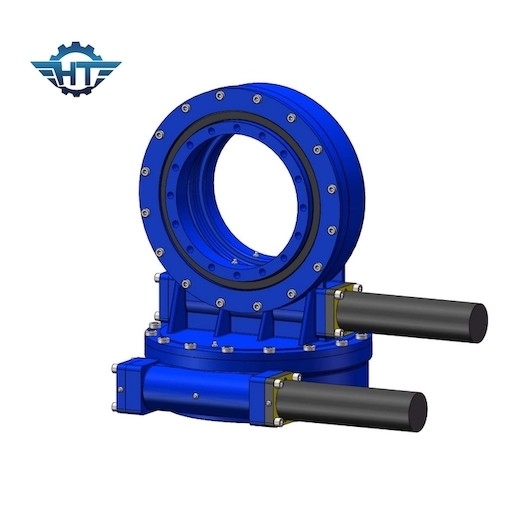

گیربکس SDE7 Dual Axis Worm Gear Slew Drive برای سیستم ردیابی خورشیدی دو محوره
توضیحات درایو چرخشی دو محوره
طراحی درایو چرخشی دو محوره با درایو دو محوره به طور همزمان.تماس با دندان و گشتاور خروجی آن دو برابر بیشتر از درایو چرخشی سری SE است. این محصول سابقه طولانی دارد، فناوری فرآیند در حال حاضر بسیار بالغ شده است.
پارامترهای عملکرد درایو چرخشی مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
گشتاور کج (kN.m) |
گشتاور نگهداری (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 25 کیلوگرم |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 34 کیلوگرم |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 56 کیلوگرم |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 92 کیلوگرم |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 160 کیلوگرم |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 224 کیلوگرم |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 320 کیلوگرم |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 492 کیلوگرم |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره |
705 کیلوگرم |
برنامه های کاربردی
واحدهای چرخشی دو محوره ما با چرخش حول دو محور مجزای مجزا گشتاور تولید می‌کنند که انتقال پایدار و با دقت بالا را در محدوده وسیعی امکان‌پذیر می‌سازد.کاربردها شامل ردیاب های خورشیدی، هلیواستات، فتوولتائیک متمرکز (CPV) و آنتن های ماهواره ای و رادیویی است.
بسته بندی
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ.کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
