جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE21" |
|---|---|---|---|
| نسبت دنده: | 125:1 | گشتاور خروجی نامی: | 16 کیلو نیوتن متر |
| گشتاور کج: | 205 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 | نوع مهر و موم: | NBR+PVC، نوع FB |
| برجسته کردن: | درایو چرخشی محصور شده NBR PVC,درایو چرخان برای سیستم ردیابی خورشیدی 21 اینچ,حلقه چرخان چرخ دنده کرمی 21 اینچی |
||

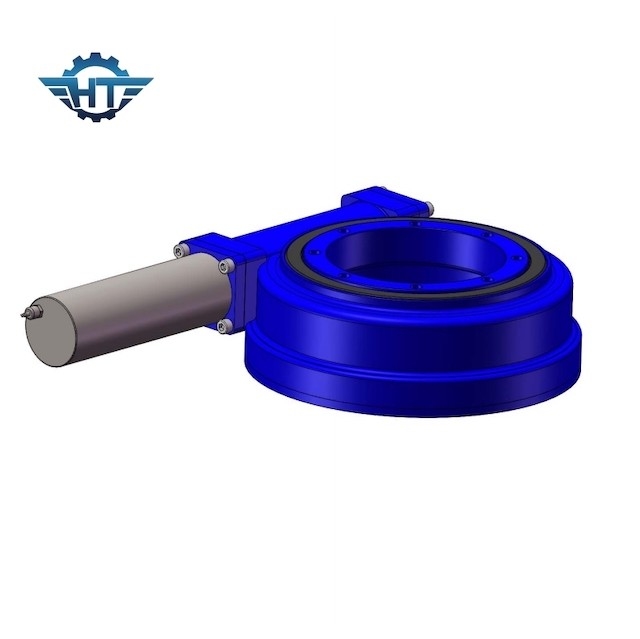

درایو حلقه چرخان چرخ دنده حلزونی بسته، اندازه بزرگ 21 اینچ برای رباتیک اتوماسیون
شرح درایو حلقه چرخشی کرم چرخ دنده محصور
درایو حلقه چرخان دنده womr محصور می تواند نسبت انتقال بزرگی داشته باشد، فشرده تر از مکانیزم چرخ دنده مورب محور پلکانی.با سطح دندانه مشبک دو چرخ برای تماس خط، ظرفیت باربری آن بسیار بالاتر از مکانیزم چرخ دنده مورب محور پلکانی است.درایو کرم معادل انتقال مارپیچی است، انتقال مشبک چند دندانه است، بنابراین انتقال صاف و کم صدا است.و این خود قفل است، زمانی که زاویه راهنمای کرم کمتر از زاویه اصطکاک معادل بین دندان های مشبک باشد، مکانیسم دارای ویژگی قفل شدن است.می تواند خود قفل معکوس را درک کند، یعنی فقط کرم چرخ کرم را به حرکت درآورد.با این ویژگی، مکانیسم کرم مورد استفاده در ماشین آلات سنگین می تواند نقش حفاظتی ایمنی را ایفا کند.
پارامترهای فنی SE21
محل مبدا: جیانگ سو، چین (سرزمین اصلی)
نام تجاری: Hangtuo
امتیاز محوری استاتیک: 1600 KN
امتیاز شعاعی استاتیک: 640 KN
امتیاز محوری دینامیک: 385 KN
امتیاز شعاعی دینامیک: 335 KN
وضعیت: نو
گشتاور خروجی: 16 کیلو نیوتن متر
نسبت دنده: 125:1
گشتاور لحظه کج شدن: 205 کیلو نیوتن متر
گشتاور نگهداری: 105 KN.m
موتور: موتور هیدرولیک 125 سی سی، 160 سی سی، 200 سی سی
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
درایوهای چرخان Hangtuo و یاتاقان / حلقه چرخان را می توان برای تجهیزات ساخت و ساز و سیستم روباتیک اتوماسیون مانند جرثقیل های سواری کامیون، کارن های دریایی، بیل مکانیکی استفاده کرد.
