جزئیات محصول:
|
| مدل: | 14 اینچ | نسبت دنده: | 85:1 |
|---|---|---|---|
| برنامه های کاربردی: | ماشین آلات ساختمانی هیدرولیک | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک، سرو موتور | نصب و راه اندازی: | افقی عمودی |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.15 درجه |
| برجسته کردن: | درایو چرخاننده هیدرولیک فولادی هاردن,درایو چرخشی هیدرولیک 14 اینچ,درایو چرخشی 14 اینچی برای ردیاب خورشیدی |
||

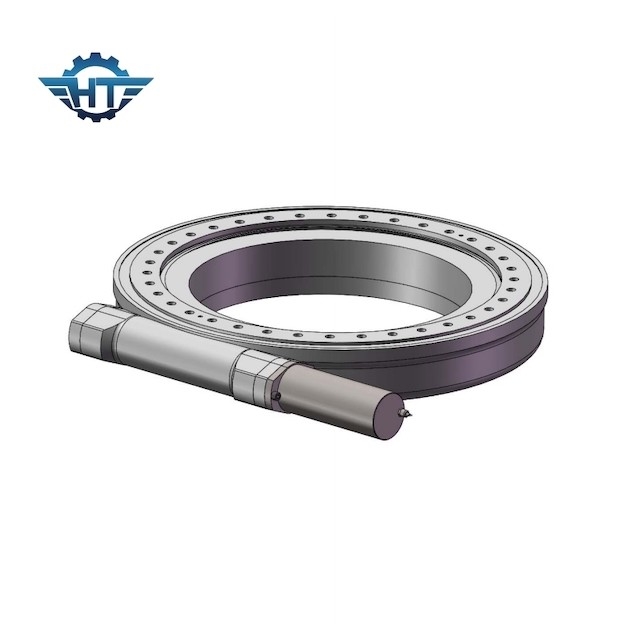

کاهنده چرخشی هیدرولیک فولاد هاردن IP66 برای ماشین آلات ساختمانی هیدرولیک
شرح کاهنده چرخشی هیدرولیک
درایو چرخان SE14 ما با فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش نیرو می گیرد.کاربردهای معمولی slew drive شامل صنایع خورشیدی، جرثقیل های کامیون، بالابرهای انسانی و تجهیزات کاربردی، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، کنترل کننده های لاستیک، حفارها و بالابرهای خودرو است، اما درایوهای کشنده در بسیاری از کاربردهای دیگر که نیاز به نگهداری بار دارند استفاده می شود. و قابلیت چرخشما مدل های slew drive مختلف با ظرفیت بار لحظه ای متفاوت را ارائه می دهیم.درایوهای چرخشی استاندارد با یک محفظه باز و شفت کرم ساعت شنی خود قفل شونده مجهز شده اند.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
امکانات
ویژگی های عملکرد درایو چرخشی سنگین با سرعت کم:
نسبت فضای کوچک، نصب و جداسازی آسان
فرم های خروجی متنوع
مقدار شکاف را از قبل تنظیم کرده و مستقیماً روی دستگاه نصب کنید
گشتاور بزرگ خروجی در شرایط سرعت کم، می تواند نیروی محوری جامع، نیروی شعاعی و لحظه واژگونی را منتقل کند.
چرخ دنده حلزونی و حالت درایو کرم.اقتصاد خوب، انعطاف پذیری قوی در اندازه محوری
تماس چند دندانه کرم حلقوی، ظرفیت باربری قوی
نسبت چگالی عملکرد بالا
عملکرد خود قفل یا اضافه کردن ترمزهای ورودی
IP65
برنامه های کاربردی
درایوهای چرخان می توانند با چرخ دنده حلزونی، چرخ دنده خار، چرخ دنده مخروطی باشند.و همچنین برای حلقه چرخان داخلی، می تواند حلقه چرخان توپ تک ردیفه باشد و همچنین می تواند حلقه چرخان توپ دو ردیفه باشد.یکی با دو ردیف می تواند بار بسیار بیشتری را تحمل کند.این می تواند بسته به درخواست شما انتخاب شود.
