جزئیات محصول:
|
| نوع: | محصور شده است | درخواست: | ماشین آلات ساختمانی |
|---|---|---|---|
| راننده: | موتور هیدرولیک | درجه IP: | IP66 |
| رنگ: | همان طور که درخواست شد | بهره وری: | 40% |
| مدل: | VE9 | نسبت: | 61:1 |
| برجسته کردن: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

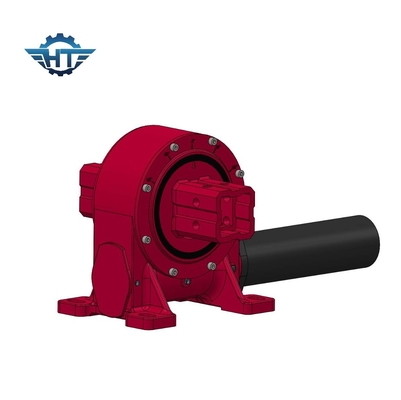

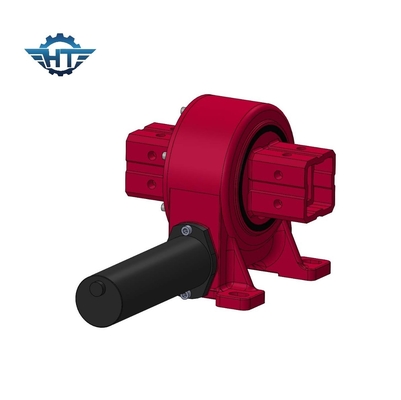

کرم عمودی Gear Slew Drive با کرم ساعت شنی برای اتصال سیستم ردیابی تک محور
توضیحات درایو کرم گیر
طراحی عمودی بزرگ ترین نقطه روشن در هینگتو است. طراحی عمودی عمدتا برای سیستم ردیابی خورشیدی استفاده می شود.ساختار خاص ساختار پیچیده ی سیستم ردیابی خورشیدی تک محور را ساده می کند.، کاهش هزینه کل سیستم، طراحی عمودی نقش رقابتی تری در بازار ردیاب خورشیدی دارد.
داده های فنی درایو چرخش سری VE
| مدل | نسبت | تورک خروجی نامی (N.m) | تورک شیب (N.m) | تورک نگهدارنده (N.m) | بار محوری (kN) | بار شعاعی (kN) | کارایی | دقت (°) | خود قفل | وزن (کیلوگرم) |
| 3 سانتی متر | 31:1 | 600 | 1500 | 1800 | 22 | 15 | ۴۰ درصد | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | ۴۰ درصد | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | ۴۰ درصد | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | ۴۰ درصد | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | ۴۰ درصد | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | ۴۰ درصد | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | ۴۰ درصد | ≤0.1 | آره | 88 |
| 17 اینچ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | ۴۰ درصد | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | ۴۰ درصد | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | ۴۰ درصد | ≤0.1 | آره | 251 |
| مدل: | VE9 | محل اصلی | چانگژو، چین |
| برند | هانگتو | نوع | بسته شده |
| مواد | 42CrMo،50Mn | چرخش خروجی | 7320 N.m |
| چرخش لحظه شیب | 18300 N.m | تورک نگهدارنده | 51000 N.m |
| رتبه محوری استاتیک | 90 KN | درجه بندی رادیال استاتیک | 160 KN |
| درجه بندی محوری پویا | 45 KN | درجه بندی رادیال پویا | 80 KN |
| نسبت دنده | 61:1 | کارایی | ۴۰ درصد |
درخواست ها
رایج ترین کاربردهای محرک چرخش برای محرک های چرخش دو محور، ردیاب های خورشیدی دو محور مانند هلیوستات ها و فتوولتائیک متمرکز (CPV) و بشقاب های ماهواره ای یا رادار هستند.کاربردهای دیگر شامل آسانسورهای خودرو می باشد، روبات ها و تجهیزات صحنه.
مشخصات SDE دو محور
ویژگی ها
1طراحی عمودی با خروجی تک یا دوگانه
2. با استفاده از دستگاه کرم ساعت شن و ماسه، تماس چند دندان، انتقال گشتاور بالا برای تحمل بار بزرگتر.
درخواست ها
کاربردهای زیادی وجود دارد که در آن می توان از یک محرک چرخشی استفاده کرد، به طور عمده به این دلیل که برای کاربردهایی که نیاز به بار برای حفظ قدرت و گشتاور دارند مناسب است.
کاربردهای معمول سوئیچ درایو عبارتند از:
1. ردیاب خورشیدی
2توربین های بادی
3.باله بلند مردانه
4ماشین آلات هیدرولیک
5. دستگير کننده از راه دور
6. حفاری
7بلندش کن
8جرثقیل ها
9تجهیزات حفاری
10تجهیزات نظامی
