جزئیات محصول:
|
| نوع: | Slewing Drive | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| درخواست: | سیستم انرژی خورشیدی | تضمین: | ده سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 3 اینچ - 25 اینچ |
| موتور: | ۲۴ ولت | ویژگی: | زندگی طولانی |
| برجسته کردن: | slewing drive for solar tracking system,solar tracker drive,solar tracker drive |
||

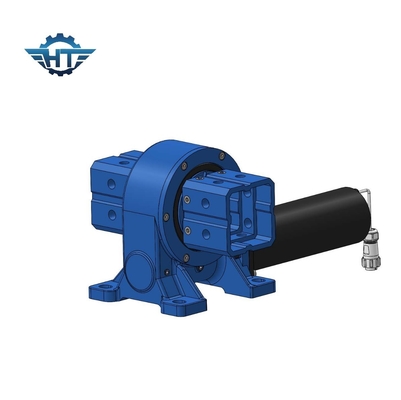

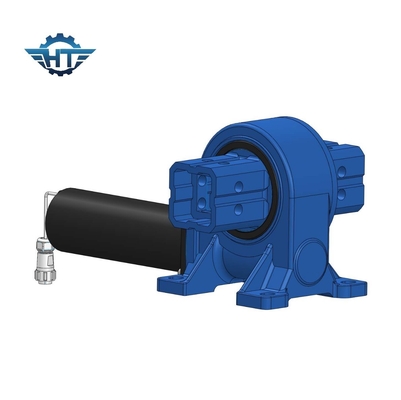

موتور محرکه عمودی VE5 کوچک می تواند با سیستم سنسور مطابقت داشته باشد
توضیحات درایو اسلو کوچک
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyاین شامل: درایو، موتورها (DC، stepper، servo، موتورهای دنده های سیاره ای، موتورهای push rod و غیره) ، دنده های کرم، سیستم های سنسور و غیره است.
1. اتصال تک محور مسطح
مناسب برای عرض جغرافیایی کمتر از 30 درجه و شیب زمین کمتر از 12 درجه.
2. اتصال تک محور شیب دار
مناسب برای عرض جغرافیایی متوسط تا بالا، زمین باید تقریبا صاف باشد.
3واحد تک محوری شیب دار
مناسب برای عرض جغرافیایی متوسط تا بالا.
4محور دوگانه
پارامترهای عملکردی درایو اسلو عمودی
| مدل | نسبت | چرخش خروجی نامی | چرخش خم | بار محوری | بار شعاعی | تورک نگهدارنده | کارایی | دقت | خود قفل | وزن |
| N.m | N.m | kN | kN | N.m | درجه | آره | کیلوگرم | |||
| 3 سانتی متر | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | ۴۰ درصد | ≤0.1 | آره | 13 کیلوگرم |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | ۴۰ درصد | ≤0.1 | آره | 18 کیلوگرم |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | ۴۰ درصد | ≤0.1 | آره | 28 کیلوگرم |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | ۴۰ درصد | ≤0.1 | آره | 35 کیلوگرم |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | ۴۰ درصد | ≤0.1 | آره | ۵۱ کیلوگرم |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | ۴۰ درصد | ≤0.1 | آره | ۶۱ کیلوگرم |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | ۴۰ درصد | ≤0.1 | آره | ۷۸ کیلوگرم |
| 17 اینچ | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | ۴۰ درصد | ≤0.1 | آره | 105 کیلوگرم |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | ۴۰ درصد | ≤0.1 | آره | 185 کیلوگرم |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | ۴۰ درصد | ≤0.1 | آره | ۲۴۴ کیلوگرم |
ویژگی ها
1. از 0 تا 180 درجه چرخش
2. وصل کردن موتور راننده در سمت چپ یا سمت راست
3. روغن قبل از کارخونه پر شده
4نصب ساده
5. نگهداری کم
6دنده خود قفل می شود؛ بنابراین یک ترمز ضروری نیست
7. چرخش بازدارنده بالا، مناسب برای نصب عمودی
