جزئیات محصول:
|
| مواد: | چدن | مدل: | 9 اینچ |
|---|---|---|---|
| نسبت دنده: | 61:1 | بهره وری: | 40% |
| دقیق: | ≤ 0.1 | محور: | عمودی تک |
| رنگ: | همان طور که درخواست شد | نگه داشتن گشتاور: | 30800 نیوتن متر |
| برجسته کردن: | solar slew drive, slewing drive for solar tracking system,slewing drive for solar tracking system |
||

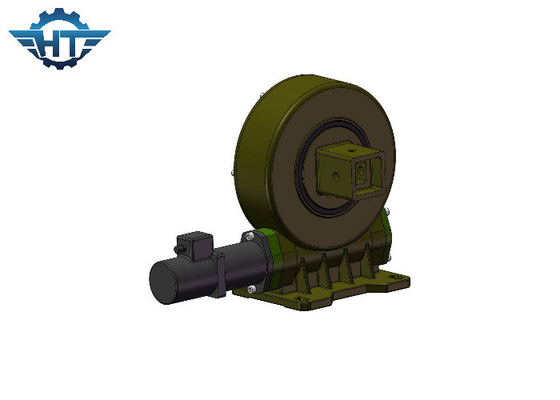

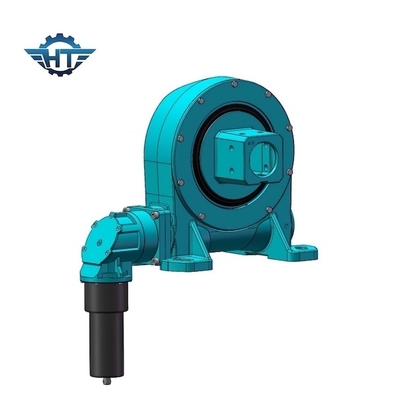

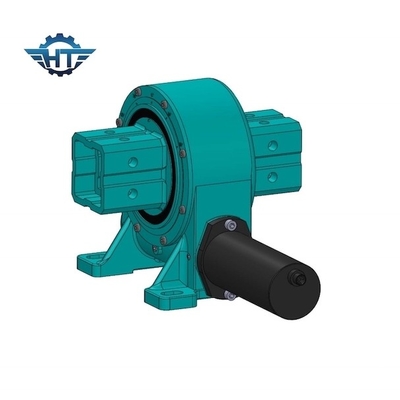

درجه حفاظتی IP66 حلقه Slew Worm Drive Vertica برای ردیاب خورشیدی تک محوره تخت
Worm Drive Slew Ring توضیحات
چرخ دنده های چرخشی با پشتیبانی از حرکت در ردیاب های خورشیدی تک محوره و دو محوره به موثرتر و سودآورتر کردن تاسیسات خورشیدی کمک می کنند.جابجایی سیستم‌های ردیابی خورشیدی عظیم به گیربکس‌های چرخشی نیاز دارد که هم نگه‌داشتن بار چند صفحه‌ای و هم گشتاور چرخشی را ارائه می‌دهند.درایوهای چرخشی که تعداد بیشتری از دندان ها را درگیر می کنند، تماس بیشتر و گشتاور بالا و قوی را ارائه می دهند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره |
251 کیلوگرم |
کاربرد
ردیاب های خورشیدی چرخشی برای صنعت خورشیدی.
ردیاب های محور خورشیدی پنل های خورشیدی را به گونه ای جابجا می کنند که دسترسی بیشتری به خورشید داشته باشند و انرژی بیشتری ایجاد کنند.آنها می توانند تک محور یا دو محور باشند.
راه حل های سفارشی ما برای صنعت خورشیدی کمک می کند تا نیروی خورشید را به شیوه ای کارآمد و مقرون به صرفه مهار کنیم.درایوهای چرخان و چرخ دنده های حلزونی ما بالاترین ظرفیت بار گشتاور پویا و استاتیک را در یک بسته کوچک ارائه می دهند.در کاربردهایی که دقت اشاره بسیار مهم است، فناوری چرخ دنده کرم دولایه ما دقت و صحت را فراهم می کند، با عکس العمل صفر مطلق در دسترس است.
مجهز به فناوری کرم ساعت شنی برای حداکثر گشتاور دنده و نرم ترین چرخش.کاربردهای slew drive همچنین شامل جرثقیل های کامیون، بالابرهای انسانی، تجهیزات ابزار، اتصالات هیدرولیک، تجهیزات ابزار روغن، جرثقیل های دریایی، لاستیک ها، حفارها و بالابرهای خودرو، انرژی باد، ماهواره، ربات و غیره است.
