جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | من اینچ |
|---|---|---|---|
| نسبت دنده: | 32:1 | گشتاور خروجی نامی: | 400 نیوتن متر |
| نگه داشتن گشتاور: | 1800 نیوتن متر | گشتاور کج: | 1000 نیوتن متر |
| بهره وری: | 40% | حفاظت در برابر خوردگی: | C4، C5 |
| برجسته کردن: | SE1 هیدرولیک Electric Slew Drive, Electric Slew Drive IP66, IP66 hydraulic Slew Drive,Electric Slew Drive IP66,IP66 hydraulic slew Drive |
||

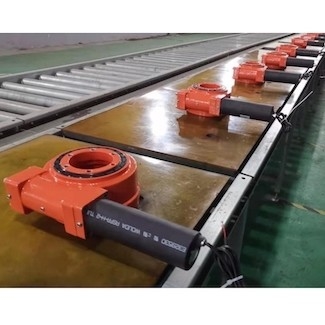

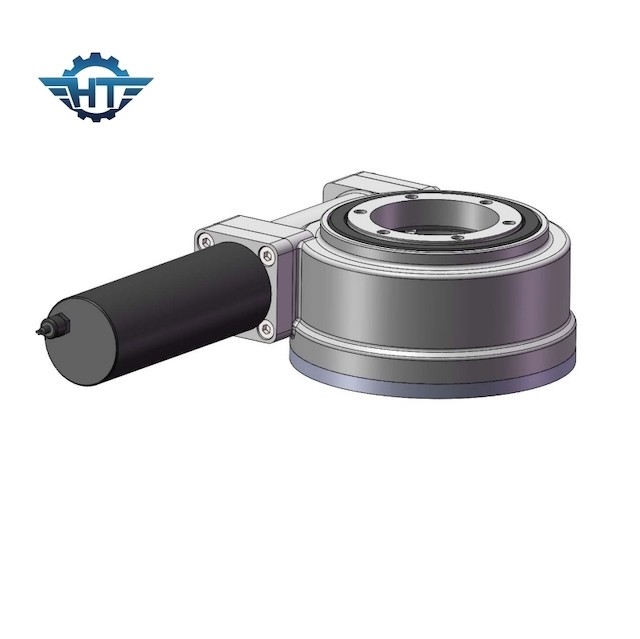

SE1 Worm Gear Slew Drive، IP66 برای ایستگاه ردیابی تک فتوولتائیک شیبدار
SE1 Worm Gear Slew Drive توضیحات
نوع دندان: دندان مارپیچ
باربری: بار سبک
نوع درایو: درایو موتور
قطر مرکز چرخشی: 40 میلی متر
ماژول: 5
تعداد شفت کرم: 1
نسبت دنده: 32: 1
راندمان: 40%
چرخ دنده های قفل شونده: بله
وزن: 6 کیلوگرم
درایوهای چرخشی به طور گسترده در سیستم ردیابی تک محوری افقی، سیستم ردیابی تک محوری شیبدار و سیستم ردیابی خورشیدی PV دو محوره، سیستم برج خورشیدی هلیواستات، نیروگاه متمرکز سهموی، ردیاب بشقاب خورشیدی و سیستم حرارتی فرنل خطی و همچنین جرثقیل دریایی استفاده می‌شوند. جرثقیل بالابر، چنگال چوب، تجهیزات معدن، تجهیزات برش، سکوی کار هوایی، جرثقیل کامیون، دکل حفاری، میز چرخشی، خط اتوماسیون و غیره.
مزایای
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخش 360 درجه
3. درایو کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا
5. عملکرد خود قفل
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
توجه: برای جزئیات بیشتر ابعاد و پارامترها، لطفا به نقشه های فروش ما مراجعه کنید.
برنامه های کاربردی
به منظور بهبود راندمان تبدیل سلول های خورشیدی، معمولاً روش ردیابی خودکار خورشید اتخاذ می شود، به طوری که صفحات خورشیدی رو به خورشید باشند.با توجه به تعیین، در شرایط محیطی یکسان، تولید برق یک سیستم تولید برق فتوولتائیک خورشیدی ردیابی خودکار همه جانبه حدود 35 درصد بیشتر از یک سیستم تولید برق فتوولتائیک خورشیدی ثابت است.به خصوص برای سیستم هایی که از ماژول های سلول خورشیدی سیلیکونی تک کریستالی استفاده می کنند، به دلیل قیمت بالا، امید می رود تا حد امکان تابش خورشیدی به دست آید و بتوان ردیابی خورشید را در نظر گرفت.
سه نوع روش ردیابی آرایه سلول خورشیدی وجود دارد: ردیابی تک محوری تخت، ردیابی تک محوری شیبدار و ردیابی دو محوره.این دوره آموزشی ردیابی تک محوری را معرفی می کند.
