جزئیات محصول:
|
| مواد: | QT | مدل: | عمودی 5 اینچ |
|---|---|---|---|
| تایپ کنید: | کرم و چرخ کرم | ضمانتنامه: | 3 سال |
| OEM: | در دسترس | پشتیبانی فنی: | تمام طول زندگی |
| کاربرد: | ایستگاه CSP | نسبت: | 37:1 |
| برجسته کردن: | درایو چرخشی عمودی تک محور,درایو چرخشی عمودی 5 اینچی,درایو چرخشی عمودی با موتور پله ای |
||

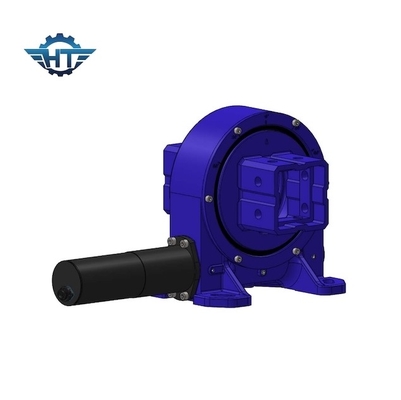

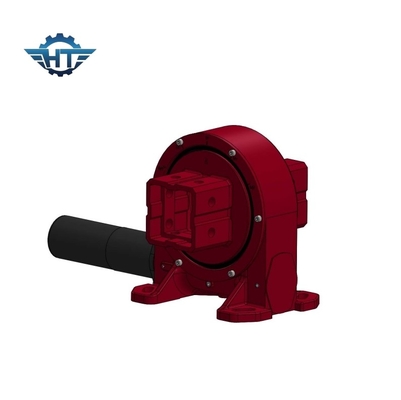

درایو تک محور 5 اینچی عمودی قابل اعتماد با موتور پله ای برای ایستگاه CSP
توضیحات درایو چرخشی تک محور
مشخصات: اندازه مدل پایه ما محدوده عملکردی از 1500 نیوتن متر تا 11200 نیوتن متر گشتاور نگهدارنده، 100 نیوتن متر تا 20000 نیوتن متر گشتاور خروجی، 5000 نیوتن متر تا 89000 نیوتن متر گشتاور چرخشی و نسبت کاهش گیربکس 31:1:1 را دارد.با اتصال گیربکس سیاره ای، نسبت دنده می تواند حتی بیشتر شود.درایوها را می توان به صورت افقی، عمودی یا روی ترکیبی از چندین محور نصب کرد.
قابلیت اطمینان: درایوهای چرخشی دو محوره SDE ما برای مدت زمان 30 سال در میدان موقعیت یابی دقیق سه بعدی تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو ایجاد می کنند.ما تمام اجزا و مواد خام خود را با استفاده از استانداردهای تعیین شده توسط گواهینامه های ISO 9001، CE برای به حداکثر رساندن عمر مزرعه واجد شرایط می کنیم.
عملکرد: درایوهای slew ما از فناوری کرم ساعت شنی ثبت شده برای ارائه حداکثر کنترل و پشتیبانی از حرکت استفاده می کنند.چرخ‌دنده‌های حلزونی ما 5 تا 11 دندانه را روی خط چرخ دنده حلقه‌ای از پیچ ساعت شنی درگیر می‌کنند که درگیری دندانه‌ای بالاتر از کرم‌های استاندارد است و به گیربکس ثبات و استحکام بیشتری می‌دهد.درباره فناوری ساعت شنی بیشتر بدانید.
کاربردها: رایج ترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیاب های خورشیدی دو محوره، مانند هلیواستات ها و فتوولتائیک متمرکز (CPV) و دیش های ماهواره یا رادار هستند.کاربردهای دیگر مانند بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
با استفاده از کرم ساعت شنی، درایوها دارای ویژگی های زیر هستند:
1) گشتاور خروجی و بار نگه داشتن بالاتر
2) دقت ردیابی بالا
3) مقاومت در برابر خوردگی قوی و آب بندی موثر
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه این که آیا درایویی که توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
