جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | شماره مدل: | SE14 |
|---|---|---|---|
| تایپ کنید: | کرم و چرخ کرم | طول عمر: | 30 سال |
| OEM: | در دسترس | کاربرد: | نیروگاه متمرکز |
| نسبت: | 85:1 | مسکن محصور: | آره |
| برجسته کردن: | slewing ring drive,small slew drive,small slew drive |
||

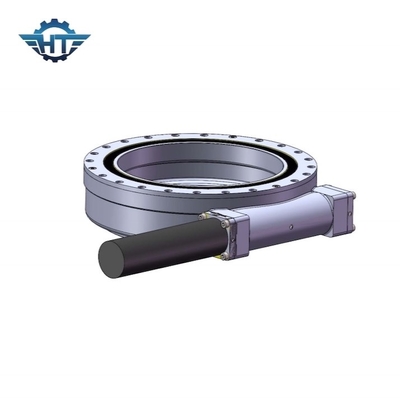

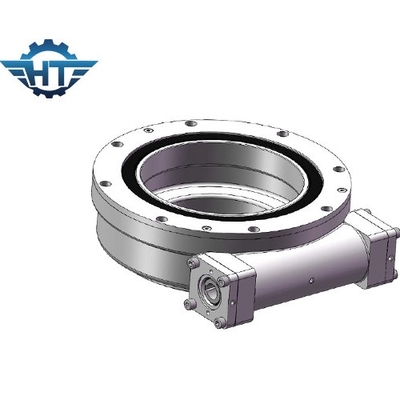

گیربکس تک محوری 14 اینچی خود قفل دار Slew Drive با موتور پله ای برای نیروگاه متمرکز
توضیحات درایو خودکار قفل شونده
رایج ترین کاربرد درایو چرخشی برای درایوهای چرخان تک محور، سیستم ردیابی خورشیدی تک محوره افقی است.سیستم ردیابی تک محوری نوعی واحد نیرو است که می تواند پنل خورشیدی را از شرق به غرب رو به خورشید نگه دارد و باعث شود نور خورشید در هنگام حرکت به پنل خورشیدی به صورت عمودی تابش کند.درایو چرخشی تک محوری می تواند دقت ردیابی و راندمان تولید برق را بهبود بخشد، به این معنی که درایو چرخشی تک محور قادر به ایجاد یک راه حل کارآمد و قابل اعتماد در یک درایو است.درایوهای تک محوری برای PV می توانند به صورت عمودی نصب شوند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
ویژگی ها و مزایا
1. دقت بالا برای اجازه دادن به سیستم ردیابی کاملاً خودکار با روشی با دقت بالاتر
2. برای دستیابی به حدود 45٪ توان خروجی بیشتر از سیستم نصب ثابت
3. نصب و جابجایی آسان
4. تعمیر و نگهداری آسان
حوزه های کاربرد
درایوهای چرخان برای موقعیت هایی که هم نیاز به نگهداشتن بار و هم گشتاور چرخشی از یک گیربکس دارند عالی هستند.کاربردهای معمولی شامل ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو است.
چگونه اندازه مناسب درایوهای چرخان را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای چرخان به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً اطلاعات زیر را برای انتخاب درایو چرخان مناسب به ما بدهید:
1. برنامه
2. خروجی خروجی مورد نیاز.اگر ایده روشنی از آن داده ندارید، فقط بار را به ما بگویید، به عنوان مثال، وزن پانل ها و براکت های نصب روی درایو چرخشی ما.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه این که آیا درایویی که توصیه می کنیم می تواند حداکثر بار را در هنگام آمدن باد شدید تحمل کند، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما توصیه کنیم.
5. سایر اطلاعات مانند عکس العمل، تقاضای درجه IP و غیره
