جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | VE9 |
|---|---|---|---|
| نسبت دنده: | 61:1 | گشتاور خروجی نامی: | 7320 نیوتن متر |
| نگه داشتن گشتاور: | 55000 نیوتن متر | گشتاور کج: | 16300 نیوتن متر |
| بهره وری: | 40% | کاربرد: | سیستم ردیابی PV |
| برجسته کردن: | hydraulic slew motor,slewing gear,slewing gear |
||

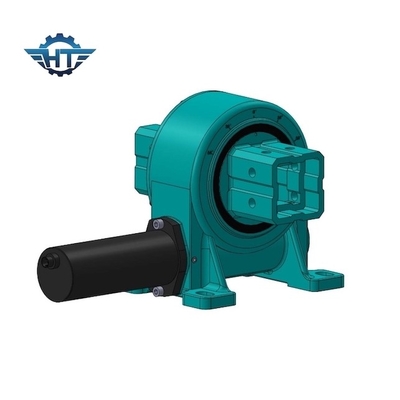

خروجی مربع 110 میلی متر VE9 خورشیدی درایو، نصب و نگهداری آسان برای سیستم ردیابی PV
خروجی مربع VE9 Solar Slew Drive توضیحات
درایوهای چرخ دنده حلزونی مقرون به صرفه ترین و بهینه ترین راه حل برای ردیاب های PV تک محور هستند.آنها طراحی، آزمایش شده و از نظر دقت و کارایی برای مدت 30 سال عمر مزرعه تضمین شده اند.
در مقایسه با ردیاب‌های PV ثابت که می‌توانند بالاترین سطوح انرژی را تنها زمانی تولید کنند که خورشید در زاویه بهینه نسبت به پانل باشد، ردیاب‌های PV می‌توانند مستقیماً از طلوع تا غروب خورشید به سمت خورشید باشند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
مزایای
1. چرخش ± 60 درجه، توقف سخت/محدودیت سخت در داخل درایو محفظه نرم افزار کنترل کننده خرابی
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
