جزئیات محصول:
|
| مدل: | کاهنده چرخشی VE9 | ویژگی: | خود قفل معکوس |
|---|---|---|---|
| نسبت: | 61:1 | کاربرد: | سیستم ردیابی هوشمند |
| ولتاژ درایور: | 12 ولت، 24 ولت، 48 ولت، 220 ولت، 230 ولت | کلاس IP: | IP66 |
| رنگ: | همان طور که درخواست شد | کارایی: | 40% |
| برجسته کردن: | موتور چرخاننده عمودی تک,موتور درایو چرخشی 48 ولت,48 ولت ردیاب خورشیدی درایو چرخشی |
||

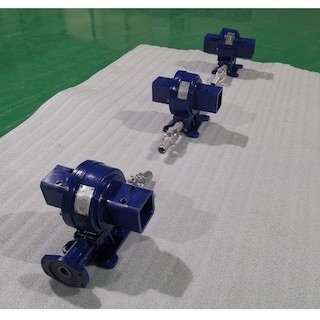

چرخ دنده عمودی 9 اینچی برای اتصال سیستم ردیابی هوشمند خورشیدی یک محوره

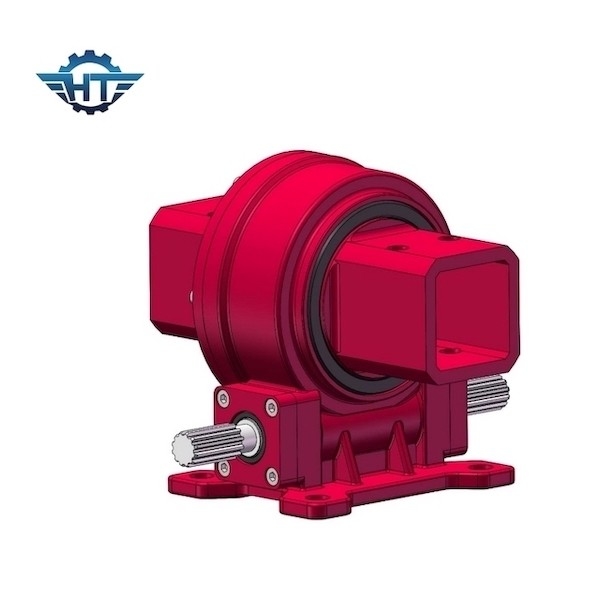

توضیحات گیربکس چرخشی عمودی VE9
کاهنده دنده از تمام سطوح انتقال دنده برای رسیدن به هدف کاهش سرعت استفاده می کند.کاهنده از جفت دنده در تمام سطوح تشکیل شده است.برای مثال می توان از یک دنده کوچک برای به حرکت درآوردن یک دنده بزرگ برای رسیدن به هدف خاصی از کاهش سرعت استفاده کرد و سپس از ساختار چند مرحله ای استفاده کرد.، سرعت را می توان تا حد زیادی کاهش داد.
طراحی عمودی VE9 بزرگترین نقطه روشن درایوهای چرخان Hangtuo است، طراحی عمودی عمدتا برای سیستم ردیاب خورشیدی استفاده می شود، ساختار ویژه ساختار پیچیده براکت سیستم ردیابی خورشیدی تک محور را ساده می کند، هزینه کل سیستم، سیستم عمودی را کاهش می دهد. طراحی نقش رقابتی تری در بازار ردیاب خورشیدی ایفا می کند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
مشخصات موقعیت یاب دو محوره SDE
