جزئیات محصول:
|
| تایپ کنید: | VE6 Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم ردیابی PV | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز | حد داخلی: | آره |
| موتور: | 24 ولت | ویژگی: | 30 سال زندگی میدانی |
| برجسته کردن: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

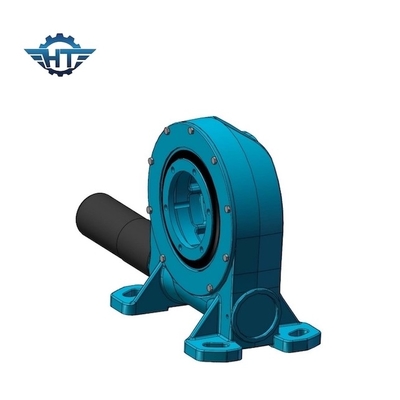

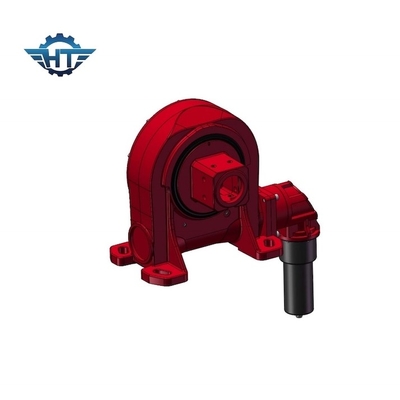

درایو چرخشی لوله مربعی VE6 با موتور 24 ولت برای سیستم ردیابی PV
توضیحات درایو چرخشی لوله مربعی
درایو چرخ دنده حلزونی خود قفل عمودی که معمولاً به عنوان درایو حلزونی یا یاتاقان چرخان نامیده می شود، یک سیستم کامل و آماده برای نصب است که از یاتاقان چرخ دنده یا حلقه چرخان، کرم، پایه و محفظه کاملاً بسته تشکیل شده است.می توان آن را با موتورهای هیدرولیک یا الکتریکی، گیربکس های سیاره ای، موتورهای AC، موتورهای پله ای و غیره سفارشی کرد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
1. چرخش ± 60 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. گریس قبل از کارخانه پر شده بود
5. نصب ساده و نگهداری کم
6. استفاده منطقی از فضا
7. دنده خود قفل است.بنابراین ترمز لازم نیست
8. روش آسان و روان شروع و توقف
9. گشتاور کج بالا، مناسب برای نصب افقی
