جزئیات محصول:
|
| مواد: | چدن | مدل: | 3 اینچ |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| دقت، درستی: | کمتر از 0.1 درجه | راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو |
| رنگ: | همان طور که درخواست شد | ویژگی: | مقاومت در برابر حرارت و مقاومت در برابر خوردگی |
| تایپ کنید: | عمودی | محل مبدا: | چانگژو، چین |
| برجسته کردن: | slew drive motor,worm gear slew drive,worm gear slew drive |
||

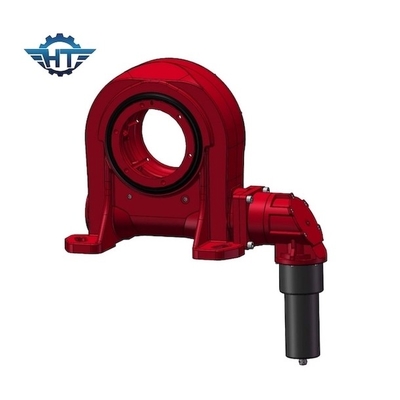

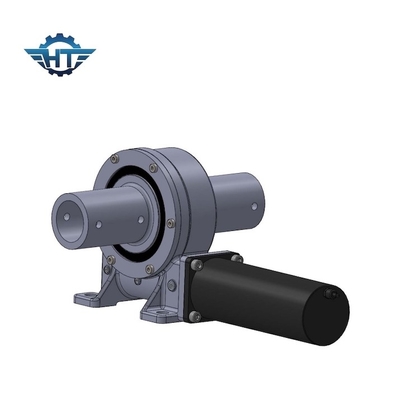

Worm Gear Small Backlash Slewing Drive با کرم ساعت شنی برای ایستگاه حرارتی پایین
توضیحات درایو چرخاننده برگشتی کوچک
نام محصول: VE7
سرعت خروجی معمولی: 0.03 دور در دقیقه
گشتاور خروجی معمولی: 7320 نیوتن متر
حداکثر گشتاور خروجی: 10980 نیوتن متر
گشتاور لحظه شیب: 8 کیلو نیوتن متر
گشتاور نگهداری: 39 کیلو نیوتن متر
بار محوری استاتیک: 30 کیلونیوتن
بار شعاعی استاتیک: 100 کیلونیوتن
نسبت چرخش درایو: 51:1
فاصله برگشتی: ＜＝0.15 درجه
IP (کلاس): 66
راندمان: 40%
دما: -40 تا +120 درجه سانتیگراد
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
دامنه کاربرد
کاربردهای معمولی شامل ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، کنترل‌کننده‌های لاستیک، حفارها و بالابرهای خودرو است.
