جزئیات محصول:
|
| مدل: | 5 اینچ | نسبت دنده: | 37:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی خورشیدی مورب | ورودی برق: | DC/AC |
| سرعت ورودی: | 0-1 دور در دقیقه | مواد: | چدن |
| نحوه ی قرار گرفتن: | هر | سطح نویز: | ≤50dB |
| برجسته کردن: | slew drive motor,slewing ring gear,slewing ring gear |
||

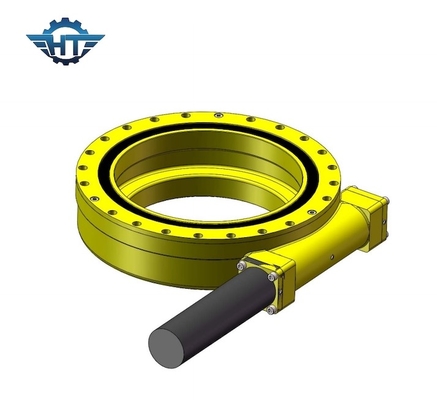

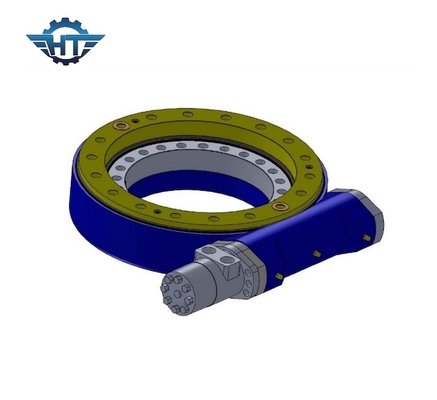

گیربکس چرخشی نوع افقی SE5 با گواهینامه CE برای سیستم ردیابی خورشیدی مایل
توضیحات درایو چرخشی SE5
سیستم محرک کرم کشنده یک واحد فشرده ساخته شده است که از یک حلقه چرخان، صفحه پایه و کرم تشکیل شده است.این واحد مزایای حلقه چرخان و کرم را در یک واحد به ارمغان می آورد.
برای کاربردهایی که نیاز به چرخش آهسته با حرکت مداوم یا چرخه ای دارند که قادر به تحمل بارهای ترکیبی هستند مناسب است.این محصول دارای ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیک و همچنین اتصال کل سیستم به تجهیزات می باشد.
به دلیل فشردگی، استحکام بالا و سایر مزایای ذکر شده، یک سیستم درایو کرم در تجهیزات مختلفی مانند سکوهای مونتاژ متحرک، سیستم ماهواره ای، جرثقیل های بارگیری هیدرولیک در وسایل نقلیه باربری، جرثقیل های دریایی کوچک، نردبان های چرخشی قابل گسترش، در واحدهای چرخ بزرگ استفاده می شود. حمل و نقل پورتال دریایی
پارامترهای مدل SE Slewing Drive
| پارامترهای عملکرد مدل SE | ||||||||||
| مدل | نسبت | گشتاور خروجی نامی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| نیوتن متر | نیوتن متر | نیوتن متر | kN | kN | درجه | آره | کیلوگرم | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | آره | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | آره | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | آره | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | آره | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | آره | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | آره | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | آره | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | آره | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | آره | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | آره | 182 |
مزایای
1. چرخش 360 درجه
2. اتصال یک موتور محرک از سمت چپ یا راست
3. در حین نصب، نیازی به تنظیم فاصله چرخ دنده نیست.این قبلاً توسط تولید کننده قبل از کارخانه تنظیم شده است
4. نصب ساده و نگهداری کم
5. استفاده منطقی از فضا
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
