جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE9" |
|---|---|---|---|
| کاربرد: | تجهیزات اتوماسیون | گشتاور خروجی نامی: | 4300 نیوتن متر |
| نگه داشتن گشتاور: | 31000 نیوتن متر | گشتاور کج: | 45000 نیوتن متر |
| بهره وری: | 40% | رنگ: | RAL 9006 یا طبق درخواست |
| برجسته کردن: | درایو چرخ دنده حلزونی نصب شده افقی,درایو چرخ دنده حلزونی کرمی,4300 نیوتن متر |
||

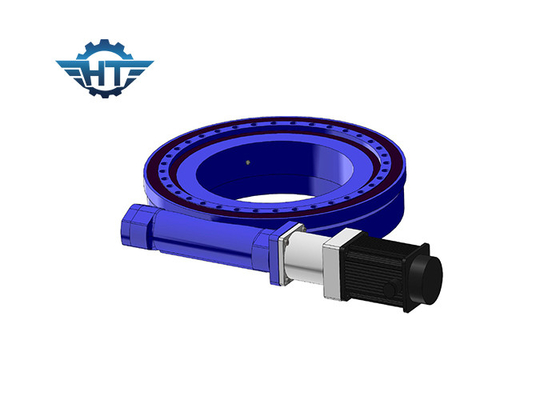

درایو چرخ دنده چرخ دنده SE9 افقی با موتورهای سروو برای تجهیزات اتوماسیون

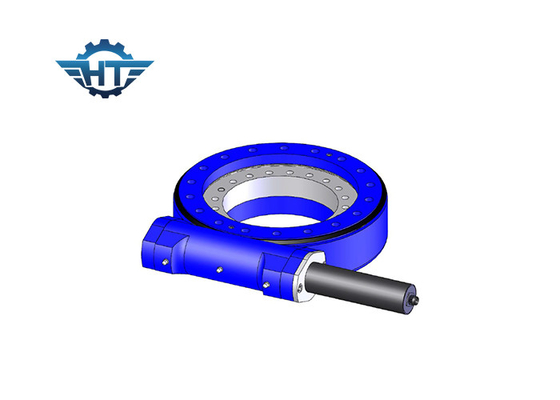

شرح درایو چرخدار نصب شده افقی SE9
درایو کرم مقاومت در برابر سایش بالاتر درایو چرخ دنده حلزونی است که دارای ظرفیت بار بالا و گشتاور خمشی برای اطمینان از پایداری، قابلیت اطمینان و عملکرد خوب است.درایو کرم نیز برای میدان دقیق ردیابی بالاتر در دسترس است.
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانه، ظرفیت بار بالا
4. عملکرد خود قفل
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
پارامترهای عملکرد SE9
| مدل: | درایو کرم افقی 9 اینچی |
| گشتاور خروجی نامی: | 4300 نیوتن متر |
| گشتاور کج شدن: | 45000 نیوتن متر |
| بار محوری: | 340 کیلونیوتن |
| بار شعاعی: | 130 کیلونیوتن |
| گشتاور نگهداری: | 31000 نیوتن متر |
| بهره وری: | 40% |
| دقت، درستی: | ≤0.1 درجه |
| خود قفل شدن: | آره |
| وزن: | 49 کیلوگرم |
