جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE21" |
|---|---|---|---|
| نسبت دنده: | 125:1 | گشتاور خروجی نامی: | 16 کیلو نیوتن متر |
| گشتاور کج: | 205 کیلو نیوتن متر | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | ||
| برجسته کردن: | SE 21 Worm Gear Slew Drive,گیربکس Worm Gear Slew با گشتاور بالا,50Mn Worm Gear Slew Drive |
||

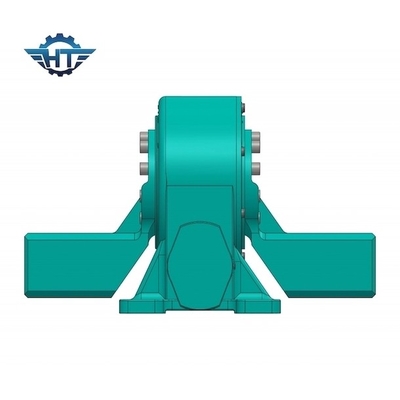

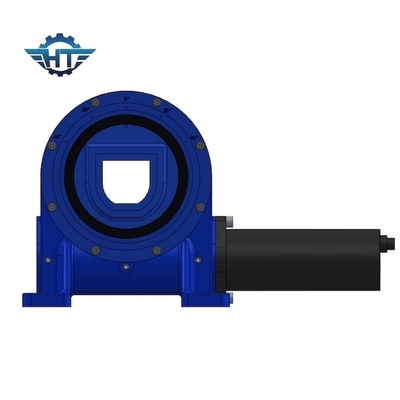

SE21 کاهنده سرعت گشتاور بالا درایو چرخ دنده چرخ دنده برای ربات و ماشین آلات ساختمانی
Worm Gear Slew Drive توضیحات
محل مبدا: جیانگ سو، چین (سرزمین اصلی)
نام تجاری: Hangtuo
رتبه بندی محوری استاتیک:1600 KN
امتیاز شعاعی استاتیک: 640 KN
امتیاز محوری دینامیک: 385 KN
امتیاز شعاعی دینامیک: 335 KN
وضعیت: نو
گشتاور خروجی: 16 کیلو نیوتن متر
نسبت دنده:125:1
گشتاور لحظه کج شدن: 205 کیلو نیوتن متر
گشتاور نگهداری: 105 KN.m
موتور:موتور هیدرولیک 125 سی سی، 160 سی سی، 200 سی سی
خدمات پس از فروش ارائه شده: مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور
درایوهای چرخان Hangtuo و یاتاقان / حلقه چرخان را می توان برای تجهیزات ساخت و ساز و سیستم روباتیک اتوماسیون مانند جرثقیل های سواری کامیون، کارن های دریایی، بیل مکانیکی استفاده کرد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
مزایای
1. لحظه واژگونی شدید
2. درایو کرم پوشاننده را اتخاذ کنید
3. تماس چند دندانه، ظرفیت بار بالا
4. عملکرد خود قفل
