جزئیات محصول:
|
| مدل: | VE5" | نسبت دنده: | 37:1 |
|---|---|---|---|
| بسته حمل و نقل: | موارد استاندارد صادراتی تخته سه لا | بهره وری: | 40% |
| رنگ: | همان طور که درخواست شد | کاربرد: | سیستم ردیابی خورشیدی تک محوره افقی |
| محل منبع: | چانگژو، چین | علامت تجاری: | OEM، HT، سفارشی |
| برجسته کردن: | درایو کرم الکتریکی 5 اینچی,درایو کرم الکتریکی تک محور افقی,درایو کرم خود قفل کننده 5 اینچی |
||

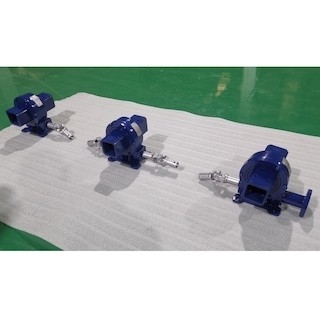

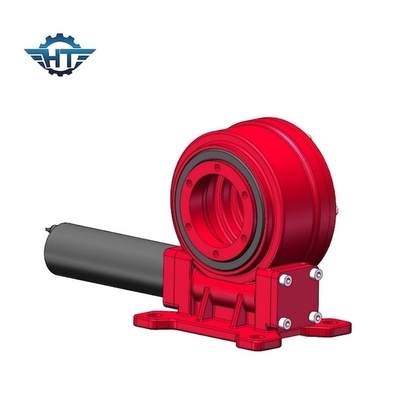

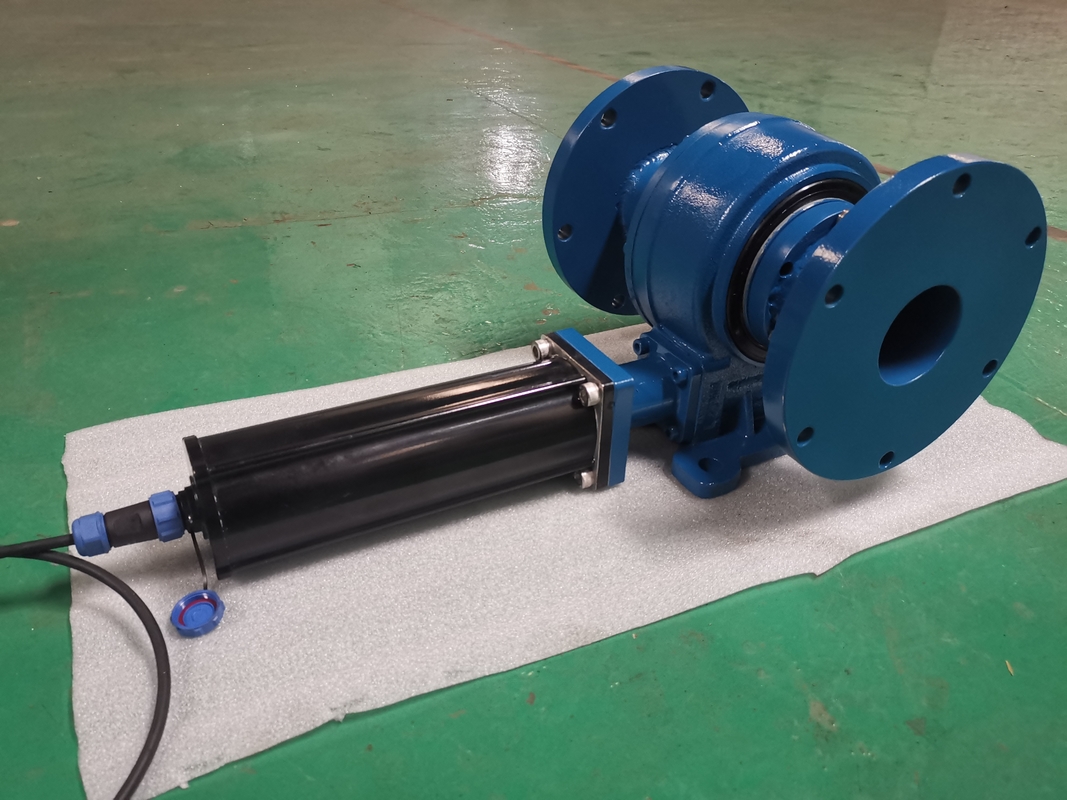

درایو چرخ دنده کرم کوچک 5 اینچی برای سیستم ردیابی خورشیدی تک محوره افقی
توضیح درایوهای کوچک Backlsh Slew
درایو چرخان نوع جدیدی از محصولات چرخان است که معمولاً حلقه چرخان نامیده می شود که معمولاً از کرم، حلقه چرخان، محفظه، موتور و سایر اجزا تشکیل شده است.از آنجایی که اجزای هسته، یاتاقان‌های چرخان هستند، می‌توانند به طور همزمان نیروهای محوری، نیروهای شعاعی و ممان‌های واژگونی را تحمل کنند.در مقایسه با محصولات چرخشی سنتی، درایو چرخان جدید دارای نصب آسان، تعمیر و نگهداری آسان و درجه بیشتری از فضای نصب است.ما برای پاسخگویی به برنامه های کاربردی مختلف مشتری، نوع معمولی و نوع واکنش متقابل کوچک را تولید کردیم.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
برنامه های کاربردی
کاربرد Slewing Drive در سیستم فرنل
کارخانه CSP نوع فرنل نیز به سیستم فوکوس خطی تعلق دارد که از تعداد زیادی اتصالات آینه ای تقریباً مسطح (آینه های فرنل خطی با ردیابی خورشید تک محوره) در نزدیکی زمین استفاده می کند و دستگاه ردیاب چرخشی همیشه آینه ها را همسو می کند. نور خورشید را به متمرکز کننده ثانویه بالا منعکس می کند و سپس آن را بیشتر روی کلکتور لوله ای جمع می کند و سپس محیط انتقال حرارت را برای تولید برق گرم می کند.
