جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | SE3" |
|---|---|---|---|
| نسبت دنده: | 31:1 | بهره وری: | 40% |
| رنگ: | RAL 9006 یا طبق درخواست | کاربرد: | ردیاب های خورشیدی تک محوره |
| محل منبع: | چانگژو، چین | رمزگذار: | آره |
| برجسته کردن: | Solar Trackers Worm Gear Slew Drive, Planetary Gear Motor Worm Slew Drive, 42CrMo Worm Gear Slew Drive,Planetary Gear Motor Worm Slew Drive,42CrMo Worm Gear Slew Drive |
||

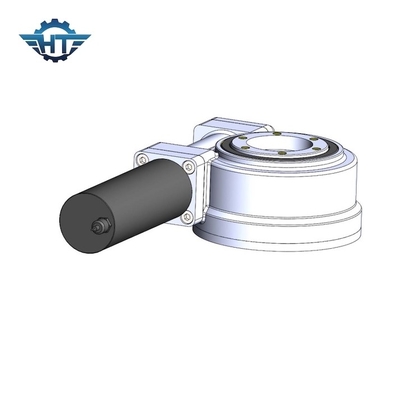

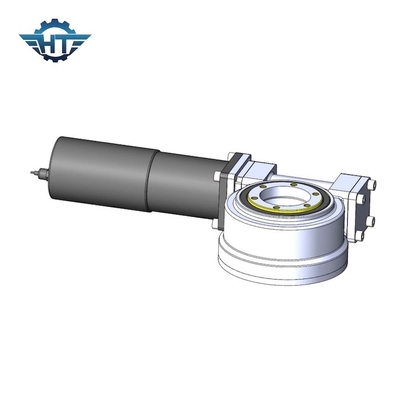

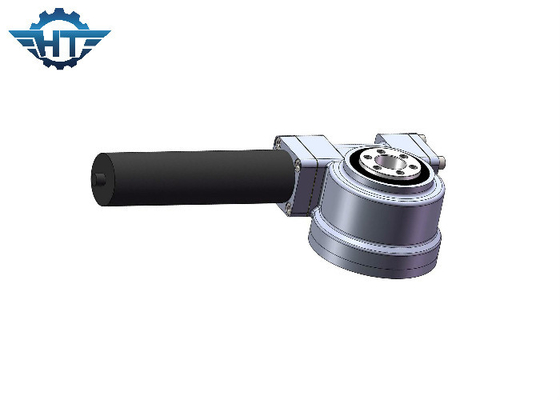

SE1 Small Worm Gear Slew Drive با موتور چرخ دنده سیاره ای برای ردیاب های خورشیدی تک محوره
Small Worm Gear Slew Drive توضیحات
برای درایو چرخشی، 11 اندازه مختلف از 1 اینچ تا 25 اینچ با بیش از 60 مدل موجود است تا الزامات ردیابی منظم و دقیق در زمینه‌های ردیابی انرژی حرارتی PV، CPV و خورشیدی را برآورده کند.Hangtuo سیستم کنترل کیفیت دقیق را پیاده سازی کرده است، در همین حال، ما گواهینامه سیستم کیفیت ISO9001-2008 را گذرانده ایم.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
انتخاب موتور
موارد اختیاری: موتورهای DC برس (12V/24V/48V) با یا بدون سنسور هال، موتورهای دنده DC بدون جاروبک، موتور AC (220V/380V)، رمزگذار.
نصب و راه اندازی
درایوهای چرخشی SE1 می توانند به صورت عمودی و افقی نصب شوند.
توصیه می شود برای محافظت بهتر، درایوهای چرخشی را به صورت افقی در کاربردهای خورشیدی یا مکانیکی نصب کنید.در صورت نیاز، می توان آن را به صورت عمودی نیز نصب کرد، اما به پشتیبان های اضافی نیاز دارد.
