جزئیات محصول:
|
| نسبت دنده: | 31:1 | مواد: | چدن |
|---|---|---|---|
| مدل: | SDE3 | روش نصب: | فلنج |
| دمای عملیاتی: | -40℃~+120℃ | سرعت خروجی: | ＜1 دور در دقیقه |
| نام محصول: | درایو چرخشی عمودی | سطح حفاظت: | IP66 |
| برجسته کردن: | worm gear slew drive,slewing ring gear,slewing ring gear |
||

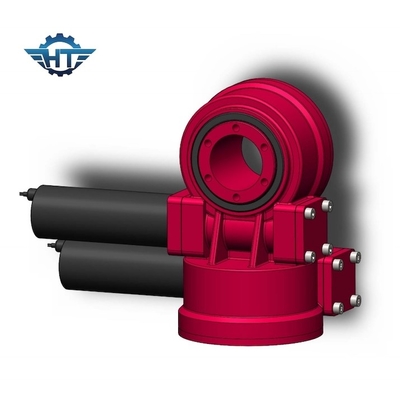

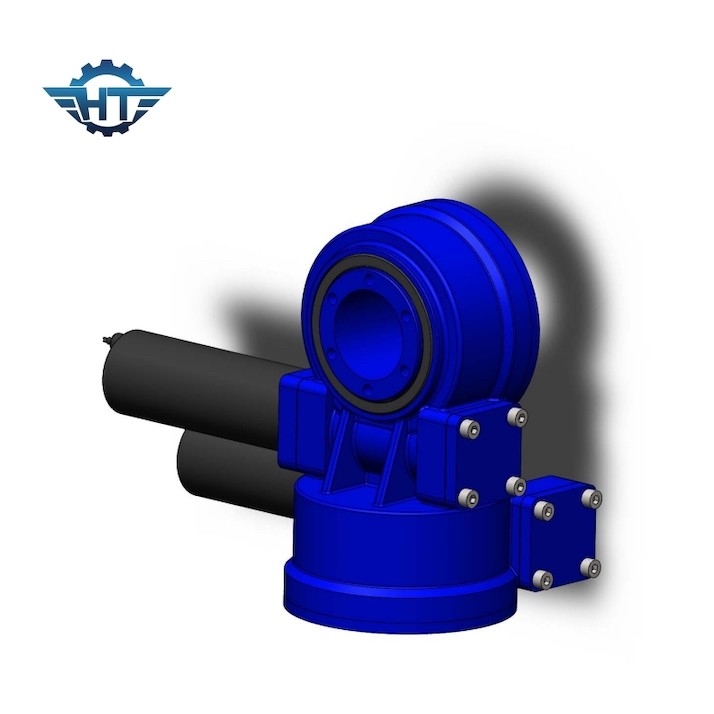

گیربکس SDE3 Slewing Drive با دقت بالا برای سیستم ردیابی خورشیدی دو محوره
توضیحات درایو چرخشی SDE3 با دقت بالا
درایوهای چرخشی برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال لنگرهای کج استفاده می شوند.درایوهای چرخان شامل کرم پاکت، چرخ دنده مشبک، درایورهای هیدرولیک یا الکتریکی و محفظه کاملاً بسته است.همه سری های ما با چرخ دنده کرم ساعت شنی طراحی شده اند.
اطلاعات فنی SDE مدل Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | آره | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | آره | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 705 |
امکانات
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. درایو کرم در داخل
3. تماس چند دندانه برای اطمینان از بار بالا
4. عملکرد خود قفل
کاربرد
درایوهای چرخشی دو محوره در ردیاب های خورشیدی دو محوره، هلیواستات ها، ژنراتورهای متمرکز حرارتی برج، فتوولتائیک متمرکز (CPV)، دیش ژنراتور و آنتن ماهواره استفاده می شوند.
1. درایو چرخشی برای سیستم ردیابی خورشیدی دو محوره
2. درایو چرخان برای سیستم ردیابی ماهواره ای
3. درایو چرخان برای سیستم ردیابی PV متمرکز
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفا اندازه قطر چرخ، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئنا، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل
ما بهترین هزینه حمل و نقل را پس از انتخاب موتورهای دنده مناسب به شما می دهیم
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
10 مجموعه پس از تایید نمونه ها
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: ظرف 7 روز؛برای سفارشات دسته ای: ظرف 25 روز.
