جزئیات محصول:
|
| مدل: | VE7 | نسبت دنده: | 57:1 |
|---|---|---|---|
| کاربرد: | نیروگاه های متمرکز | محل منبع: | چانگژو، چین |
| راننده: | موتور دنده سیاره ای 12/24 VDC | گواهینامه: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
| برجسته کردن: | worm drive gearbox,worm gear motor,worm gear motor |
||

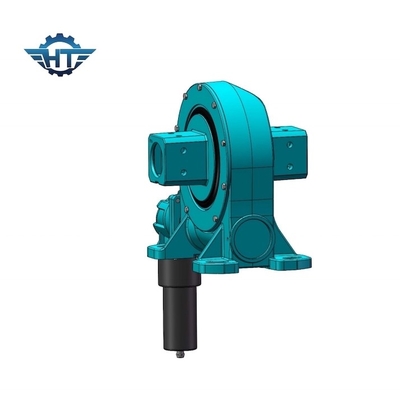

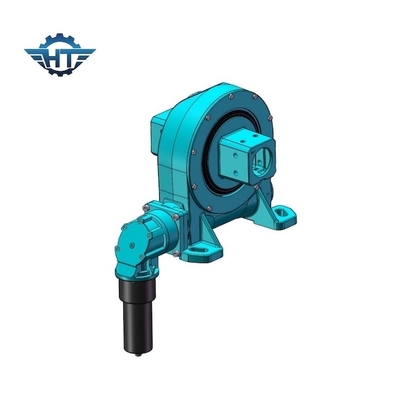

چرخ دنده چرخشی تک محور عمودی 7 اینچی برای ایستگاه های PV و نیروگاه های متمرکز
توضیحات چرخ دنده کرم تک محور
عملکرد
درایوهای چرخان با فناوری کرم استاندارد کار می کنند، که در آن کرم روی شفت افقی به عنوان محرک چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده الکتریکی به حرکت در می آید.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را حول محوری عمود بر محور پیچ می چرخاند.این ترکیب سرعت عضو محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.نسبت سرعت شفت ها به رابطه تعداد رزوه های روی کرم به تعداد دندانه های چرخ کرم یا چرخ دنده بستگی دارد.
کرم ساعت شنی
درایوهای چرخان ما از فناوری کرم ساعت شنی استفاده می کنند، که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند.این افزایش درگیری دندان منجر به استحکام، کارایی و دوام بیشتر می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
مولفه های
| مدل: | VE7 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 1750 نیوتن متر |
| گشتاور لحظه کج شدن | 5 کیلو نیوتن متر | نگه داشتن گشتاور | 9.2 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 34 KN | رتبه بندی شعاعی استاتیک | 58 KN |
| رتبه بندی محوری پویا | 17 KN | رتبه بندی شعاعی پویا | 38 KN |
| نسبت دنده | 57:1 | بهره وری | 40% |
برنامه های کاربردی
ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره‌ای و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، لاستیک‌ها، حفارها و بالابرهای خودرو.
