جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | گشتاور خروجی: | 800 نیوتن متر |
|---|---|---|---|
| OEM: | در دسترس | گشتاور کج: | 5000 نیوتن متر |
| نگه داشتن گشتاور: | 9200 نیوتن متر | محل نصب: | پشت بام و میدان |
| ویژگی: | نصب سریع | موتور: | 12V/24V DC |
| برجسته کردن: | گیربکس Slew Drive با بازرسی کامل,800 نیوتن متر تک محور Slew Drive,گیربکس اسلو درایو افقی تخت |
||

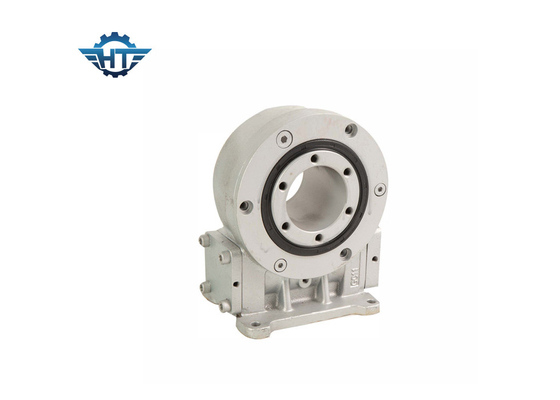

گیربکس VE5 Slew Drive با علامت CE با کرم ساعت شنی برای ردیاب های تک محور افقی تخت
شرح
درایوهای چرخشی موفق با طراحی و مهندسی عالی شروع می شوند.تیم ما بیش از 10 سال تجربه در ایجاد و ساخت راه حل های خورشیدی پیچیده برای مشتریان در سراسر کشور دارد.
امکانات
سیستم مدیریت کیفیت صداپیشرفت‌ها و راه‌حل‌های بیشتر بر اساس محصولات فنی پیچیده است.
1. کنترل کیفیت، شامل بازرسی ورودی، بازرسی فرآیند، بازرسی کالاهای نهایی بر اساس نقاط بازرسی است.
2. کنترل فرآیند شامل کنترل فرآیند کلیدی و مدیریت سیستم است.
3. رضایت مشتری
نیاز مشتری اولویت اصلی ما است، ما همیشه از نزدیک روی صدای مشتری تمرکز می کنیم.برای هر ادعای مشتری، ما اقدام سریع و موثر انجام می دهیم.
برگه داده نوع VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | آره | 251 |
حمل و نقل، جابجایی و ذخیره سازی
حمل و نقل فقط در موقعیت افقی، باید از ضربه جلوگیری شود.دستکش کار بپوشید و در هنگام دست زدن به slew drive مراقب باشید.از سوراخ های حلقه ها در درایوهای چرخشی برای ثابت کردن پیچ ها برای بالا بردن، جابجایی و قرار دادن ایمن استفاده کنید.فقط در حالت افقی و در اتاق های بسته نگهداری شود، آن را به دور از خیس شدن نگهداری کنید، محافظت در برابر خوردگی سطح سطوح جفت گیری در معرض تقریباً 1 ماه در بسته بندی بسته دوام می آورد.نگهداری طولانی تر نیاز به اقدامات حفاظتی خاصی دارد.
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ؛کیسه های پلاستیکی وکیوم
بسته بندی بیرونی: کارتن سخت؛جعبه ی چوبی ؛پالت چوبی
مدت حمل و نقل: توسط اکسپرس;هوایی؛از طریق زمین؛از طریق دریا.
برای نمونه ها، از آنجایی که درایو slew با ابعاد کوچک اما وزن سنگین است، حمل و نقل از طریق دریا مقرون به صرفه نیست، در حالی که حمل و نقل سریع به روش مقرون به صرفه است، کارکنان تدارکات ما از TNT، DHL، UPS، FEDEX می خواهند تا اکسپرس را مقایسه کنند. قیمت به منظور یافتن مقرون به صرفه ترین راه.
اگر در آینده سفارش فله ای داشته باشید، حمل از طریق دریا را توصیه می کنیم.
توجه داشته باشید:
اکسپرس: درب به در، فقط باید مالیات واردات را در صورت لزوم توسط عرف پرداخت کنید.
از طریق هوا یا از طریق دریا: کارخانه به مقصد فرودگاه / بندر دریایی، نیاز به پرداخت هزینه مقصد توسط فرودگاه (هزینه مقصد همیشه به ازای هر B/L دریافت می‌شود، صرف نظر از اینکه بسته بزرگ، کوچک، سنگین یا سبک باشد، در gerneral 200 ~ 400 دلار برای هر محموله) و مالیات واردات در صورت نیاز توسط گمرک.
با قطار: گاهی اوقات قیمت حمل و نقل با دریا یکسان است، اما زمان حمل و نقل کمتر از دریا است، در صورتی که کالا توسط مشتریان ما نیاز فوری داشته باشد، این روش حمل و نقل را در نظر خواهیم گرفت.
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخان دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
