جزئیات محصول:
|
| تایپ کنید: | مسکن محصور | مواد: | 42CrMo، 50Mn |
|---|---|---|---|
| راه حمل و نقل: | از طریق دریا، هوا، اکسپرس | کارایی: | 40% |
| مدل: | تک محور | نسبت: | 78:1 |
| درجه IP: | IP66 | کاربرد: | سیستم ردیابی پنل خورشیدی |
| برجسته کردن: | درایو چرخشی تک محور CE,درایو چرخشی تک محور 12 اینچ,درایو چرخشی محصور 12 اینچ |
||

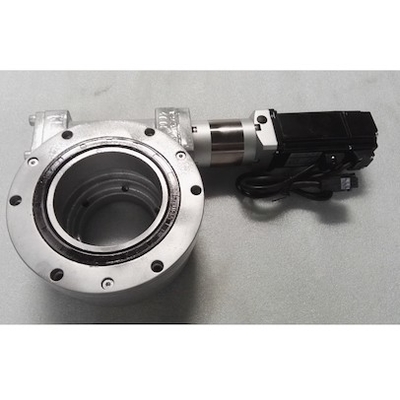

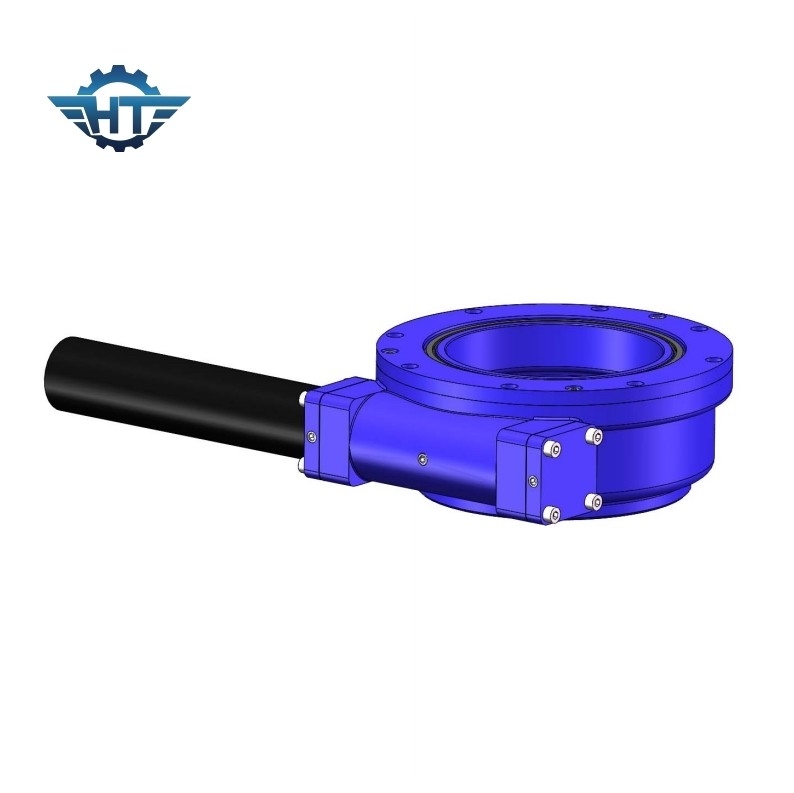

درایوهای چرخ دنده تک محور CE، سیستم ردیابی پنل خورشیدی 12 اینچی
Worm Gear Slew Drives توضیحات
Slew drive نوع جدیدی از محصولات slew است که به راحتی سوار می شود و فضای بیشتری را ذخیره می کند.درایو Slew شامل کرم، حلقه، شلنگ، موتور و غیره است.قسمت هسته یاتاقان چرخشی است، بنابراین درایو چرخشی می تواند بارگذاری محوری، شعاعی و ممان عنوان را به طور همزمان تحمل کند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
سیستم ردیابی تک محوره
ردیابی تک محوری برای تشکیل یک ساختار پیوندی، با طرح‌های چیدمان مختلف، آسان است، و همچنین می‌توان یک طرح اتصال میله فشار الکتریکی برای کاهش بیشتر هزینه ساختار قدرت و سیستم کنترل اضافه کرد.
سیستم ردیابی دو محوره
با سیستم ردیابی دو محوره، ایجاد یک طرح پیوند دشوار است و تعداد اجزا محدود خواهد بود.علاوه بر این، به دلیل سیستم ردیابی دو محوره، دو محرک قدرت مستقل وجود دارد.در مقایسه با سیستم کنترل پیچیده تک محوره.این مشکل تعمیر و نگهداری تجهیزات مشکل ساز را ایجاد می کند.و سرمایه گذاری نسبتاً بسیار بالاتر از تک محور است
مقایسه جامع ویژگی های تعمیر و نگهداری سازه ردیابی تک محوری افقی، ردیابی تک محوری شیبدار و ردیابی دو محوره و همچنین افزایش نرخ تولید برق، در مناطق با عرض جغرافیایی زیر 30 درجه، مناسب است از سیستم ردیابی تک محوری افقی یا سیستم ردیابی تک محوری شیبدار.مناطق با عرض جغرافیایی بالاتر از 35 درجه برای سیستم های ردیابی دو محوره مناسب هستند.
