جزئیات محصول:
|
| نام تجاری: | Hangtuo | مواد: | 50Mn، 42CrMo |
|---|---|---|---|
| مدل: | نوع عمودی | گواهی: | ISO9001، CE |
| موتور: | 12/24 VDC | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | خود قفل: | آره |
| برجسته کردن: | گیربکس چرخشی عمودی خورشیدی,درایو چرخشی عمودی IP66,درایو چرخشی عمودی تک ردیاب خورشیدی |
||

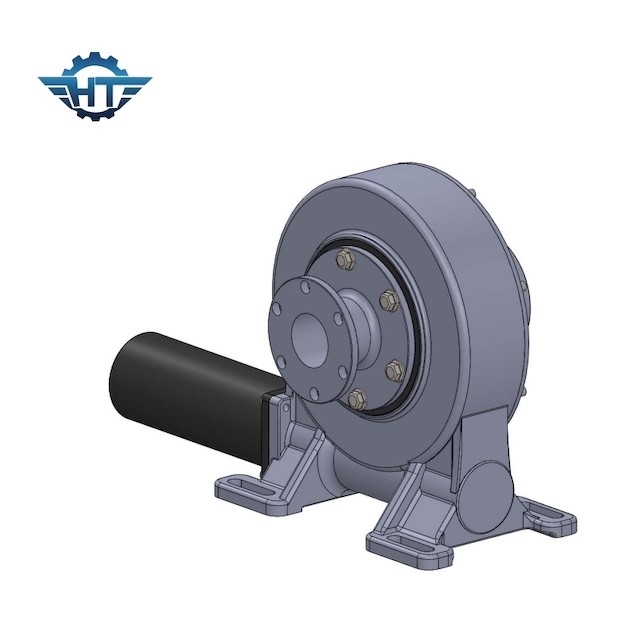

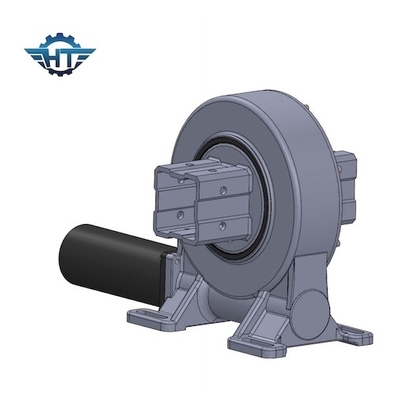

گیربکس بدون تعمیر و نگهداری IP66 Solar Slew Drive برای ردیاب های خورشیدی تک افقی
توضیحات گیربکس سولار سولار
تحویل قابل اعتماد - اکثر سفارشات در 15 روز یا کمتر ارسال می شوند
پشتیبانی فنی - مهندسان آماده کمک هستند
درایوهای چرخان با کیفیت بالا با قیمت منصفانه - ما کارخانه خودمان را داریم که محصولاتی با کیفیت تمام مارک های اصلی مطابقت دارد یا بالاتر از آن است و از روش های حمل و نقل اقتصادی بر اساس سفارشات مختلف استفاده خواهیم کرد تا شما را در حد بودجه نگه داریم.
عملیات و تعمیر و نگهداری-عملیات و خدمات تعمیر و نگهداری سربار و هزینه شما را کاهش می دهد.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
نصب و راه اندازی
1. آماده سازی
1.1 درایو slew را از نظر آسیب فیزیکی بررسی کنید.
1.2 سطوح نگهدارنده را تمیز کنید
2. پیچ و مهره های نصب
ما به عنوان سازنده گیربکس، اتصال دهنده های نصب شده مورد استفاده را عرضه، ضمانت یا توصیه نمی کنیم.لطفاً در تعیین این مورد که محصول ما را به محصول شما متصل می کند، بسیار دقت کنید.
اندازه ها، تعداد و درجه های کیفی تجویز شده باید استفاده شود.
نسبت گرفتن (طول گرفتن به قطر پیچ) باید از حداقل ≥1.5 تا حداکثر ≤2 رعایت شود.
پیچ و مهره با محور کاملاً رزوه شده نباید مجاز باشد.
عملکرد Slew Drive، طول عمر و دوام اتصال پیچ در صورت عدم انطباق تحت تأثیر قرار می گیرد.
از واشرهای تخت با اندازه مناسب و قدرت انتخاب گشتاور سفت کننده استفاده کنید تا از فشار سطحی مجاز بیشتر نشود.
پیچ های نصب در موارد معمولی به اندازه کافی با پیش بارگیری صحیح محکم می شوند.
توجه: استفاده از اسپلیت رینگ، اسپلیت واشر و غیره جایز نیست.
گشتاور سفت کردن و پیش بارهای اولیه برای نصب پیچ و مهره.
|
گشتاور سفت شدن |
ابعاد پیچ نصب |
|||||
| کلاس |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| کلاس 8.8 | 10.2 نیوتن متر | 24.7 نیوتن متر | 49 نیوتن متر | 85.5 نیوتن متر | 212.2 نیوتن متر | 414 نیوتن متر |
| کلاس 10.9 | 14.3 نیوتن متر | 34.8 نیوتن متر | 68.9 نیوتن متر | 120.2 نیوتن متر | 298.4 نیوتن متر | 582.1 NM |
| کلاس 12.9 | 17.2 نیوتن متر | 41.7 نیوتن متر | 82.7 نیوتن متر | 144.2 نیوتن متر | 358.1 نیوتن متر |
689.5 نیوتن متر |
