جزئیات محصول:
|
| نام تجاری: | Hangtuo | مواد: | QT700,900 |
|---|---|---|---|
| چرخش محور: | تک محور | گواهی: | ISO9001، CE |
| موتور: | 24VDC | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | خود قفل: | آره |
| برجسته کردن: | درایو چرخشی عمودی ردیابی خورشیدی,درایو چرخشی عمودی QT 900,درایو چرخشی عمودی تک محوره |
||

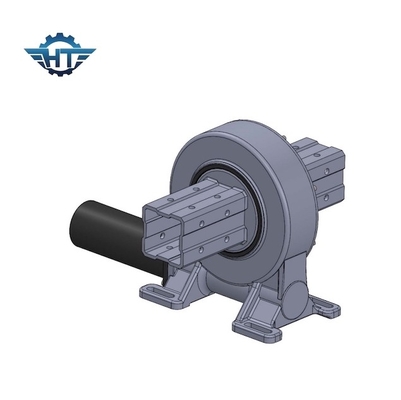

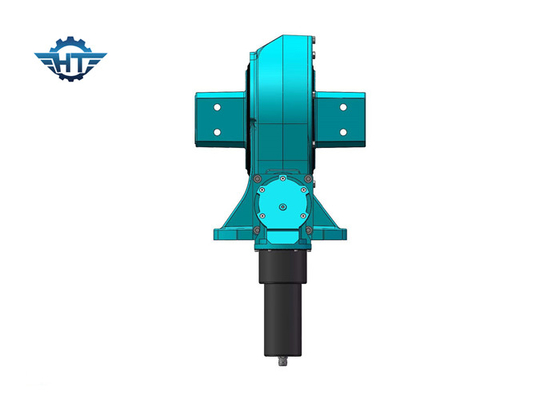

گیربکس VE9 Slew Drive برای سیستم ردیابی خورشیدی با موتور چرخ دنده سیاره ای 24vdc
توضیحات گیربکس Slew Drive
سیستم‌های ردیابی خورشیدی تک محوره افقی، پانل‌های خورشیدی PV یا ماژول‌های خورشیدی را به سمت خورشید هدایت می‌کنند.درایوهای چرخان می توانند جهت خود را در طول روز تغییر دهند تا مسیر خورشید را دنبال کنند تا جذب انرژی را به حداکثر برسانند و در نتیجه بازده برق را بهبود بخشند.
سیستم ردیابی خورشیدی تک محوره افقی برای اکثر مناطق مناسب است و به به حداقل رساندن زاویه تابش بین نور ورودی و پانل کمک می کند که میزان انرژی تولید شده توسط سیستم ردیابی خورشیدی را افزایش می دهد.
درایوهای چرخشی عمودی که در سیستم ردیابی تک محور افقی اعمال می شود به طور گسترده ای مورد استفاده قرار می گیرند.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
انتخاب درایو Slewing
هنگام انتخاب یک درایو چرخان مناسب، به اطلاعات مختصری در مورد سیستم ردیابی خورشیدی نیاز داریم:
1. مقیاس پروژه ها.برای پروژه‌های بزرگ و مقیاس شهری معمولاً از ردیاب‌های خورشیدی تک محوره افقی استفاده می‌شود، در حالی که ردیاب‌های دو محوره بیشتر در کاربردهای مسکونی کوچک‌تر استفاده می‌شوند.
2. بار روی درایوهای چرخان و فاصله ثقلی آن
3. سرعت خروجی
