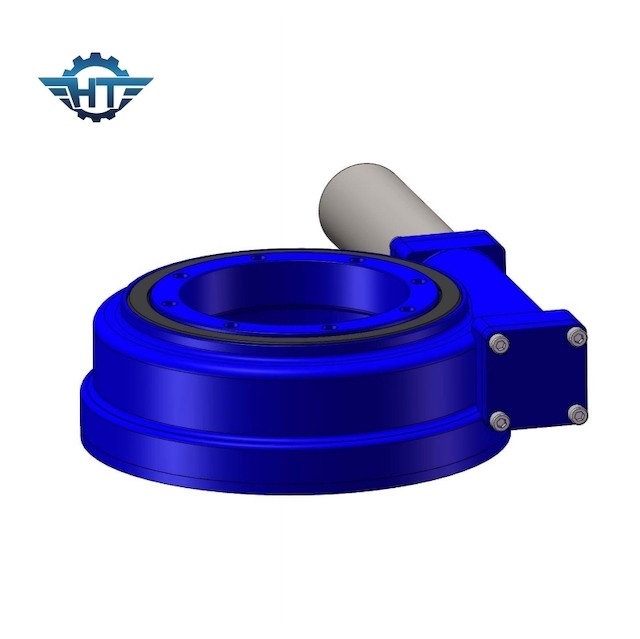

درایو حلقه چرخشی موتور 24VDC کرم چرخ دنده 9 اینچی

درایو حلقه چرخشی با موتورهای پله ای 24 ولت DC، درایورها و رمزگذارها برای نیروگاه خورشیدی

شرح درایو حلقه چرخان

Slewing Drive چیست؟

درایو چرخشی (یا به اختصار slew drive) یک سیستم کامل و آماده برای نصب است که از یک حلقه چرخان توپ یا غلتکی (برینگ)، کرم و محفظه کاملاً بسته تشکیل شده است.می توان آن را با گیربکس های سیاره ای هیدرولیک یا الکتریکی با درجه IP قابل انتخاب بر اساس کاربردهای مختلف و تقاضای مشتریان سفارشی کرد.دارای ویژگی های حفاظت در برابر خوردگی، بار بالا و دقت بالا است.

دستگاه درایو چرخشی ردیابی خورشیدی از یاتاقان چرخان و ساختار کرم حلقوی استفاده می کند، که می تواند به تماس چند دندانه دست یابد، دارای ویژگی های گشتاور انتقال بزرگ و عملکرد پایدار است.می تواند بارهای شعاعی و محوری بزرگ را تحمل کند و گشتاور واژگونی قوی (مقاومت ضد باد) به طور گسترده در سیستم های ردیابی تولید برق خورشیدی فتوولتائیک و سایر صنایع انرژی های نو توسط مشتریان داخلی و خارجی استفاده می شود.

پارامترهای عملکرد مدل SE


مزایای

Changzhou hangtuo از یک فناوری پوشش دوگانه برای تولید درایو چرخان با فناوری کرم حلقوی به عنوان مهم‌ترین وسیله برای به حداکثر رساندن بار و بهبود کارایی و دقت انتقال استفاده می‌کند.هنگامی که کرم با یاتاقان چرخان درگیر می شود، می توان به درگیری چند دندانه دست یافت، و زمانی که کرم درگیر است، فقط درگیری یک دندانه را می توان به دست آورد.افزایش درگیری سطح دندان 5 تا 11 دندان در نتیجه استحکام و قدرت انتقال را تا حد زیادی افزایش می دهد.طیف وسیعی از درایوهای slew ما در چندین سری موجود است و طیف گسترده ای از مدل ها را پوشش می دهد.محدوده عملکرد و ابعاد نصب می تواند نیازهای برنامه های مختلف را برآورده کند.در حال حاضر، محصولات ما را می توان به 9 مدل اصلی تقسیم کرد، قطر راهرو از 75 میلی متر تا 800 میلی متر است.محدوده بار از 6 کیلو نیوتن متر تا 220 کیلو نیوتن متر، گشتاور خروجی از 200 نیوتن متر تا 63 کیلو نیوتن متر، گشتاور چرخشی از 500 نیوتن متر تا 271 کیلو نیوتن متر، و نسبت کاهش انتقال از 30:1 تا 156600:1 است.روش نصب می تواند افقی، عمودی یا چند محوره باشد.

می توانید نوع پایه (دنده باز) یا نوع کاملا بسته را سفارش دهید.ما همچنین یک درایو چرخشی دو محوره (درایو چرخشی تک به طور همزمان در هر دو جهت می‌چرخد) و یک درایو دوگانه تک شفت (دو کرم محرکه یاتاقان چرخشی یکسان را روی یک محور تک حرکت می‌کنند) ارائه می‌کنیم.

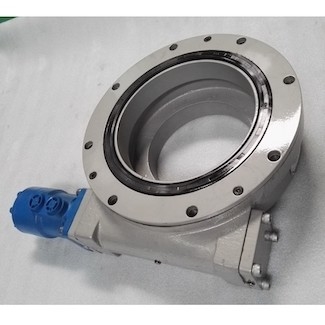

کاربردهای معمول slew drive عبارتند از نیروگاه های خورشیدی، توربین های بادی، جرثقیل های کامیون، وسایل نقلیه هوایی، تجهیزات کاربردی، تجهیزات هیدرولیک، تجهیزات نفتی، تجهیزات فرمان چرخ، بیل مکانیکی و تجهیزات بالابر خودکار.بسیاری از برنامه های کاربردی دیگر وجود دارند که به طور کامل لیست نشده اند، زیرا درایو چرخشی بهترین انتخاب برای برنامه هایی است که بارهای بالا و گشتاور بالا را در یک گیربکس ارائه می دهند.

ما انواع مختلفی از درایوهای slew را تولید می کنیم و انواع مختلفی از درایوها و اجزای درایو را ارائه می دهیم.درایوهای slew ما می توانند قفل شونده یا عقب درایو باشند.هنگامی که نیروی معکوس از حلقه چرخان به کرم منتقل می شود، درایو چرخشی خود قفل معکوس نمی شود و نیازی به نصب ترمز جداگانه نیست.به جای قفل خودکار، می توان آن را به صورت معکوس هدایت کرد.برای کاربردهای هیدرولیک، ما موتورهای هیدرولیک را به مشتریان خود عرضه می کنیم.برای تجهیزات الکتریکی، ما می توانیم گیربکس و موتورهای مختلف را برای مشتریان خود عرضه کنیم.
