جزئیات محصول:
|
| مدل: | VE9 | نگه داشتن گشتاور: | 80 کیلو نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 16 کیلو نیوتن متر |
| بار محوری: | 60 کیلونیوتن | بار رادیکال: | 130 کیلونیوتن |
| گواهینامه ها: | ISO9001، CE | خود قفل: | آره |
| برجسته کردن: | گیربکس چرخاننده 9 اینچی,گیربکس چرخشی Worm Drive,گیربکس چرخاننده موتور هیدرولیک |
||

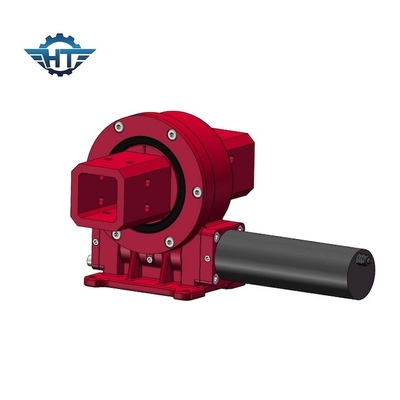

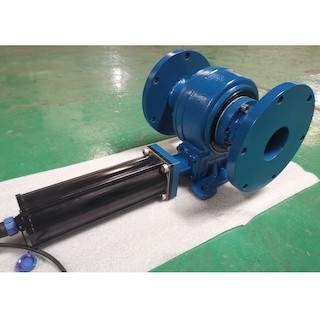

گیربکس چرخشی 9 اینچی، موتور الکتریکی برای سیستم های ردیابی خورشید پانل خورشیدی
توضیحات گیربکس درایو چرخشی
SE: به معنی افقی (ساختار یاتاقان کشویی)، SDE: به معنای عمودی و افقی (ساختار یاتاقان کشویی)، VE: به معنای عمودی (سازه باربر کشویی)، Z در مقابل S به معنای فاصله صفر است.
3~25: مشخصات 3 اینچ تا 25 اینچ را نشان می دهد.
A: نشان دهنده کد دستگاه معمولی است.در صورتی که طراحی دستگاه تغییرات عمده ای داشته باشد، می توان از کد B، C... استفاده کرد.
61: نشان دهنده نسبت کاهش دستگاه چرخان (تعداد دندان) است.
M: نشان می دهد که یاتاقان چرخان دارای سوراخ های رزوه ای متریک است.بدون M به این معنی است که یاتاقان چرخان سوراخ های رزوه ای اینچ را می پذیرد.
HA: نشان می دهد که حلقه چرخان خاموش شده است.HC: نشان می دهد که حلقه چرخان خاموش نشده است.HD: نشان می دهد که حلقه چرخان خاموش شده است.
HQ: نشان دهنده درمان QPQ از حلقه بیرونی حلقه چرخان است.HN: نشان دهنده عملیات نیتریدینگ حلقه بیرونی حلقه چرخان است.
B: نشان می دهد که انتهای ورودی کرم یک spline 6B است (12M نشان می دهد که انتهای ورودی کرم یک سوراخ Φ12 است. 25M نشان می دهد که انتهای ورودی کرم یک سوراخ Φ25 است.
160 به این معنی است که یک موتور هیدرولیک 160cc در انتهای ورودی کرم نصب شده است.24 به این معنی است که یک موتور دنده ای 24 ولت در انتهای ورودی کرم نصب شده است؛...);
R: به معنای نصب صحیح است.L: به معنی نصب سمت چپ.;
ج: یعنی کلاهک کور;الف: یعنی جهت دریچه روغن موتور هیدرولیک رو به بیرون است (I: یعنی جهت درگاه روغن موتور هیدرولیک رو به داخل است؛).E: به معنی با رمزگذار.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره |
251 کیلوگرم |
برنامه های کاربردی
را
کاربردهای زیادی وجود دارد که می‌توان از درایو چرخشی استفاده کرد، زیرا برای برنامه‌هایی که برای حفظ قدرت و گشتاور چرخشی به بار نیاز دارند، مناسب است.
کاربردهای معمولی درایو چرخشی شامل، اما محدود به موارد زیر نیست: ردیاب خورشیدی، توربین بادی، بالابر مردانه، ماشین آلات هیدرولیک، تله هندلر، بیل مکانیکی، بالابر، جرثقیل، تجهیزات حفاری، تجهیزات نظامی.
