جزئیات محصول:
|
| تایپ کنید: | Worm And Spur Gear Slewing Drive | مواد: | 42CRMN یا 50Mn |
|---|---|---|---|
| کاربرد: | سیستم ردیابی پنل خورشیدی | ضمانتنامه: | 5 تا 10 سال |
| رنگ: | همان طور که خواسته شده | اندازه: | 3 تا 25 اینچ |
| موتور: | 24VDC/12VDC/48VDC/220VAC | ویژگی: | زندگی طولانی |
| برجسته کردن: | درایو چرخشی عمودی با موتور کاهنده,درایو چرخشی عمودی خورشیدی 24 ولتی,درایو چرخشی عمودی ردیاب خورشید |
||

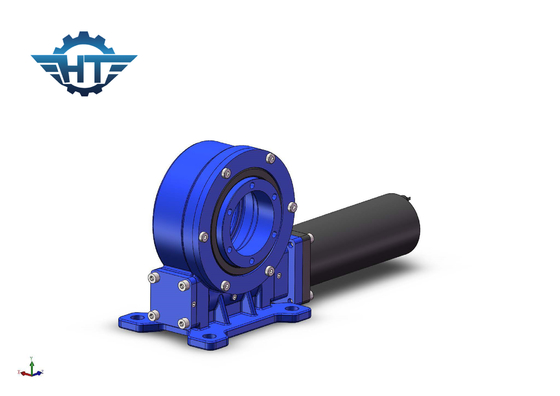

درایو چرخشی VE9 با موتور کاهنده برای سیستم‌های ردیابی خورشیدی ردیاب خورشید
Worm And Gear Slew Drive توضیحات
درایو چرخشی سری VE باجعبه کاهنده سیاره ایکاربردهای عمدتاً برای سیستم ردیابی خورشیدی از جمله سیستم ردیابی تک خورشیدی، سیستم ردیابی خورشید دو محوره، کاربردهای صنعتی مانند جرثقیل وینچ، چرخانجرثقیل عرشه، طراحی وینچ جرثقیل، درایو نوسان بیل مکانیکی.
مامنحصر به فرد سیاره ای کاهش دنده گیربکس slewing درایو اصل کار خود را برای خورشیدی می سازدردیاب به دلیل توزیع متناسب گشتاور، بار شعاعی زیادی را تحمل می کند.علاوه بر این، درایوهای چرخان ما دارای تنظیمات موتور هیدرولیک هستند.دبلیوهمه سری ها کشته شده انداندازه گیربکس تقاضای متفاوت مشتری را برآورده می کند.
امکانات
1. چرخش ± 60 درجه، توقف سخت در داخل برای اطمینان از ایمنی سیستم
2. یک موتور محرک را از سمت چپ یا راست وصل کنید
3. ترخیص کالا از قبل توسط تولید کننده قبل از کارخانه تنظیم شده است، نیازی به تنظیم در هنگام نصب نیست
4. گریس قبل از کارخانه پر شده بود
4. نصب ساده و نگهداری کم
5. طراحی فشرده و صرفه جویی در فضا
6. دنده خود قفل است، بدون نیاز به ترمز
7. روش آسان و روان شروع و توقف
8. گشتاور کج بالا، مناسب برای نصب افقی
پارامترهای عملکرد درایو چرخشی سری عمودی
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
برنامه های کاربردی
درایوهای چرخشی در سراسر جهان استفاده می شوند.حوزه های کاربردی شامل موارد زیر است:
انتقال فرمان در چرخ دنده های حرکت جرثقیل و حمل و نقل های سنگین، در سکوهای بالابر، در گیره ها، انبرها و سایر دستگاه های دوار در بخش ماشین آلات ساختمانی.
سیستم های ردیابی خورشیدی
انرژی باد
ظرف ها
آنتن ماهواره و غیره
