جزئیات محصول:
|
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | دقیق: | ≤ 0.1 |
| راننده: | موتور الکتریکی | تایپ کنید: | نصب شده به صورت عمودی |
| کاربرد: | ردیاب خورشیدی | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخ دنده کرم عمودی,درایو چرخشی کرم چرخ دنده 9 اینچی,درایو چرخ دنده حلزونی عمودی نصب شده |
||

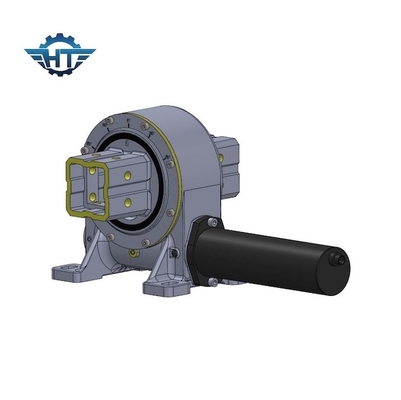

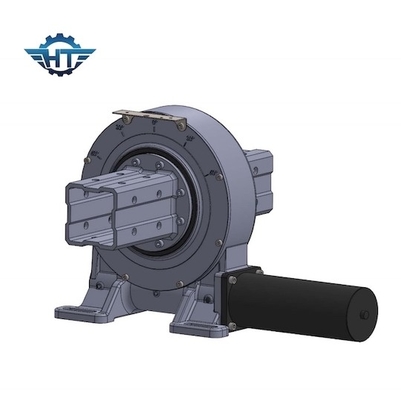

درایو چرخ دنده کرم عمودی 9 اینچی برای سیستم ردیابی خورشیدی با گشتاور بالا
Worm Gear Slew Drive توضیحات
حلقه چرخان دارای محلول فشرده با انتقال بالا، متشکل از یک حلقه چرخان با چرخ دنده خارجی، همراه با یک شفت کرم چرخ دنده مجاور.توسط گیربکس خود قفل شونده، هیچ شکستگی در موتور محرک لازم نیست.همچنین با موتورهای چرخ دنده سیاره ای نصب شده مستقیم موجود است. درایو کرم-مقاومت در برابر سایش بیشتر درایو چرخ دنده حلزونی، که می تواند گشتاور خروجی قوی و گشتاور لنگر کج را با عملکرد خوب پایداری و قابلیت اطمینان بارگیری کند.درایو کرم نیز برای میدان دقیق ردیابی بالاتر در دسترس است.
پارامترهای سری VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. چرخش ± 60 درجه، توقف سخت در داخل
1. لحظه واژگونی قوی بر اساس حلقه چرخان
2. درایو کرم پوشاننده را اتخاذ کنید
3. برای استفاده از تماس چند دندانه بار بزرگتری را هدایت کنید
4. عملکرد بهتر خود قفل استاتیک
کاربرد
کاربردها عبارتند از ردیاب های خورشیدی، توربین های بادی، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات ابزار، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، جابجایی تایر، حفار، بالابرهای خودرو و توربین های بادی، دیش ها، آنتن های ماهواره ای و غیره.
