جزئیات محصول:
|
| مدل: | 14 اینچ | نسبت دنده: | 102:1 |
|---|---|---|---|
| بهره وری: | 40% | تایپ کنید: | سری افقی |
| کاربرد: | ژنراتورهای بادی | سرویس OEM: | در دسترس |
| راننده: | هیدرولیک، برقی | کلاس IP: | IP66 |
| برجسته کردن: | درایو چرخان محصور 17 اینچ,درایو چرخان بسته IP66,درایو چرخشی الکتریکی نصب شده افقی |
||

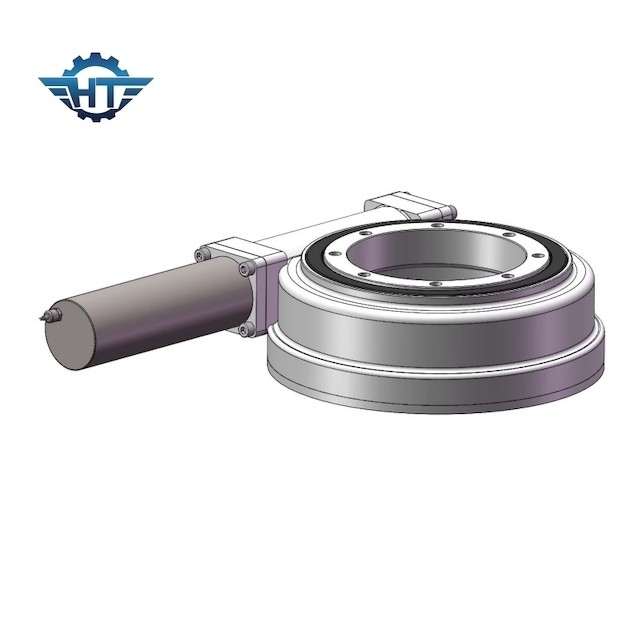

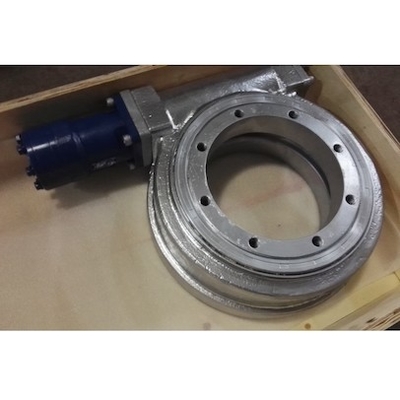

درایو محفظه هیدرولیک 17 اینچی، IP66 افقی نصب شده برای ژنراتورهای باد
درایو محفظه هیدرولیکشرح
درایوهای چرخشی با موتورهای هیدرولیک عمدتاً در ماشین‌های بندری، ماشین‌های معدنی، ماشین‌های جوشکاری، وسایل نقلیه ساختمانی، وسایل نقلیه مدولار، سیستم‌های قدرت بادی و غیره استفاده می‌شوند. همزمان.
امکانات
1. نسبت انتقال بزرگ را می توان به دست آورد، که فشرده تر از مکانیزم چرخ دنده مارپیچ شافت مبهم است.
2. سطوح دندانه مشبک دو چرخ در تماس خطی هستند و ظرفیت باربری آن بسیار بالاتر از مکانیزم چرخ دنده مارپیچ شافت مبهم است.
3. درایو کرم معادل درایو پیچ است که یک درایو مشبک چند دندانه است، بنابراین درایو پایدار است و نویز کم است.
4. خود قفل است.هنگامی که زاویه سرب کرم کمتر از زاویه اصطکاک معادل بین دندانه های چرخ دنده مشبک باشد، مکانیسم دارای ویژگی های خود قفل شوندگی است و می تواند به خود قفل شدن معکوس دست یابد، یعنی فقط کرم می تواند کرم را به حرکت درآورد، اما کرم نه. .مانند مکانیزم کرم خود قفل که در ماشین آلات سنگین آن استفاده می شود، خود قفل معکوس آن می تواند در حفاظت ایمنی نقش داشته باشد.
5. راندمان انتقال کم است و سایش جدی تر است.هنگامی که چرخ دنده حلزونی درگیر می شود، سرعت لغزش نسبی بین دندانه های چرخ دنده مشبک زیاد است، بنابراین تلفات اصطکاک زیاد و بازده کم است.از سوی دیگر، سرعت لغزش نسبی باعث سایش جدی و تولید گرما در سطح دندان می شود.به منظور دفع گرما و کاهش سایش، اغلب از مواد گران‌تر با خواص ضد اصطکاک و ضد سایش خوب و دستگاه‌های روان‌کننده خوب استفاده می‌شود، بنابراین هزینه آن بالاست..
6. نیروی محوری کرم زیاد است
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
1. تریلرهای مدولار
2. انواع جرثقیل
3. سکوی کاری هوایی
4. سیستم های قدرت بادی
