جزئیات محصول:
|
| شماره مدل: | SE14 | نگه داشتن گشتاور: | 54200 نیوتن متر |
|---|---|---|---|
| گشتاور کج: | 68000 نیوتن متر | گشتاور خروجی: | 6550 نیوتن متر |
| بار محوری استاتیک: | 680 کیلونیوتن | بار رادیکال استاتیک: | 230 کیلونیوتن |
| سوراخ های نصب: | 21*M16 | وزن: | 63 کیلوگرم |
| برجسته کردن: | SE14 Worm Gear Slew Drive,گیربکس Slew Drive 6550 نیوتن متر,سولار 6550 نیوتن متر |
||

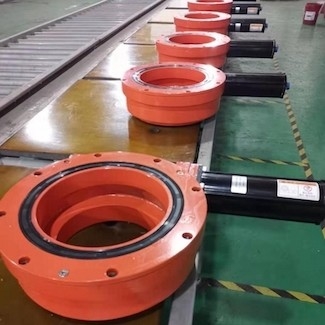

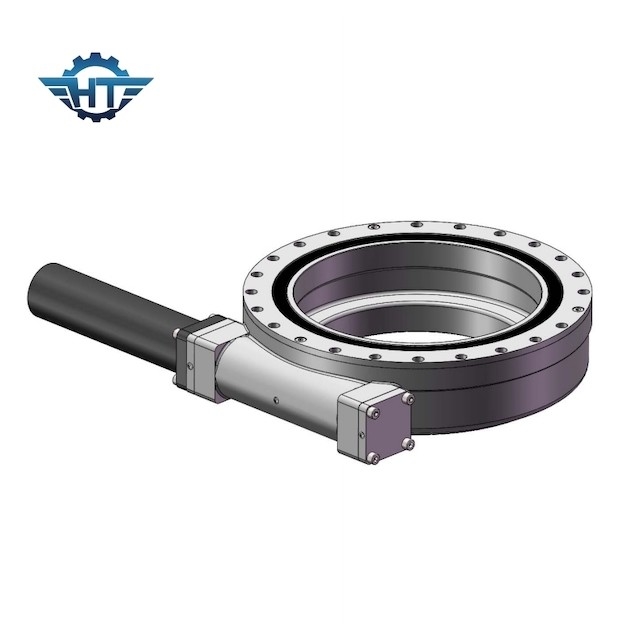

گیربکس SE14 Worm Gear Hydraulic Slew Drive با محفظه محصور برای ردیاب های خورشیدی
توضیحات محصول
درایوهای چرخشی استاندارد دارای محفظه باز هستند در حالی که محفظه باز نمی تواند به قطعات امتیاز IP خوبی بدهد.درایوهای چرخان Hangtuo دارای محفظه محصور شده ای هستند که حفاظت ورودی IP66 را برای درایو چرخان فراهم می کند.این کمک می کند تا درایو چرخان در محیط سخت کار کند.درایو چرخان ما دارای ویژگی شفت کرم ساعت شنی خود قفل است.هنگامی که ورودی منبع تغذیه به حالت خنثی باز می گردد، شفت کرم بار را بدون نیاز به هیچ وسیله ترمز خارجی در موقعیت خود قفل می کند.را
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
کاربردهای معمولی عبارتند از: ردیاب های خورشیدی، توربین های بادی، آنتن های ماهواره ای و بشقاب های رادار، جرثقیل های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، دسته های لاستیک، حفارها و بالابرهای خودرو، ربات و غیره.
حمل و نقل، جابجایی و ذخیره سازی
حمل و نقل فقط در موقعیت افقی، باید از ضربه جلوگیری شود.
دستکش کار بپوشید و در هنگام دست زدن به slew drive مراقب باشید.
از سوراخ های حلقه ها در درایوهای چرخشی برای ثابت کردن پیچ ها برای بالا بردن، جابجایی و قرار دادن ایمن استفاده کنید.
فقط در حالت افقی و در اتاق های بسته نگهداری شود، آن را به دور از خیس شدن نگهداری کنید، محافظت در برابر خوردگی سطح سطوح جفت گیری در معرض تقریباً 1 ماه در بسته بندی بسته دوام می آورد.نگهداری طولانی تر نیاز به اقدامات حفاظتی خاصی دارد.
حمل و نقل درایوهای چرخان بدون بسته بندی
از وسایل بالابر مناسب استفاده کنید/ هرگز محصول را به صورت عمودی حمل نکنید
درایوهای بدون بسته بندی را می توان با وسایل بالابر تحت شرایط زیر حمل کرد:
1. دنده بالابر باید به طور مناسب برای بار حمل و نقل واحد پیکربندی شود.
2. پیچ های حلقه باید متناسب با وزن واحد حمل و نقل پیکربندی شوند.
3. درایو slew فقط باید به تنهایی حمل شود.
4. حمل و نقل درون شرکت فقط باید به صورت افقی انجام شود.
