جزئیات محصول:
|
| مدل: | SE12 | نسبت دنده: | 78:1 |
|---|---|---|---|
| کاربرد: | جرثقیل کامیون تاشو بوم | انتقال: | انتقال هیدرولیک |
| راننده: | موتور هیدرولیک | ضمانتنامه: | 1 سال |
| گواهینامه ها: | ISO9001، CE | اندازه: | مقیاس کوچک |
| برجسته کردن: | SE12 Hydraulic Slew Drive, Hydraulic Slew Drive, گشتاور بالا, خود قفل کرم گیر درایو,Hydraulic Slew Drive High Torque,Self Locking Worm Slew Drive |
||

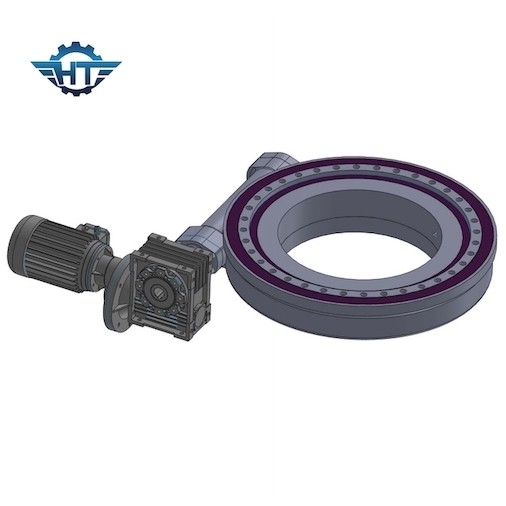

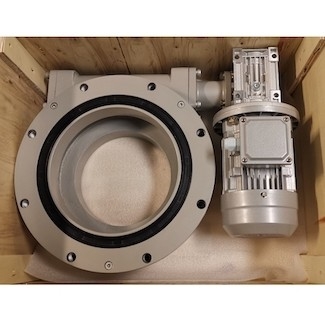

SE12 درایوهای چرخشی هیدرولیک خود قفل شونده با گشتاور بالا برای جرثقیل کامیون تاشو
شرح درایوهای چرخان هیدرولیک خود قفل
درایو حلقه چرخان، همچنین به عنوان بلبرینگ چرخان یا یاتاقان چرخان شناخته می شود، که می تواند بار محوری بالا، بار شعاعی و ممان کج را حفظ کند.به عنوان "اتصالات ماشینی" شناخته می شود، این قطعات ضروری انتقال ماشین بین دو جسم است که نیاز به حرکت چرخشی نسبی دارند.می تواند یک گشتاور را برای چرخش منتقل کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.
مزایای
1. می تواند نیروی محوری، نیروی شعاعی و گشتاور کج را به طور همزمان تحمل کند
2. صرفه جویی در فضا در تاسیسات
3. ظرفیت بار را در یک طراحی فشرده به حداکثر برسانید
4. طول عمر زیاد
5. کاهش هزینه های نگهداری
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
درایو چرخشی به طور گسترده در تریلرهای مدولار، انواع جرثقیل ها، سکوی کاری هوایی، سیستم های ردیابی خورشیدی و سیستم های قدرت بادی استفاده می شود.گیربکس های برقی و سیاره ای را می توان با توجه به نیاز مشتری طراحی کرد.
