جزئیات محصول:
|
| نسبت دنده: | 61:1 | بهره وری: | 40% |
|---|---|---|---|
| تایپ کنید: | محصور شده است | کاربرد: | ماشین آلات ساختمانی |
| سرویس OEM: | در دسترس | راننده: | موتور هیدرولیک |
| درجه IP: | IP66 | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | درایو چرخشی کرم خود قفل,درایو چرخشی کرمی SE9,درایو چرخاننده موتور هیدرولیک |
||

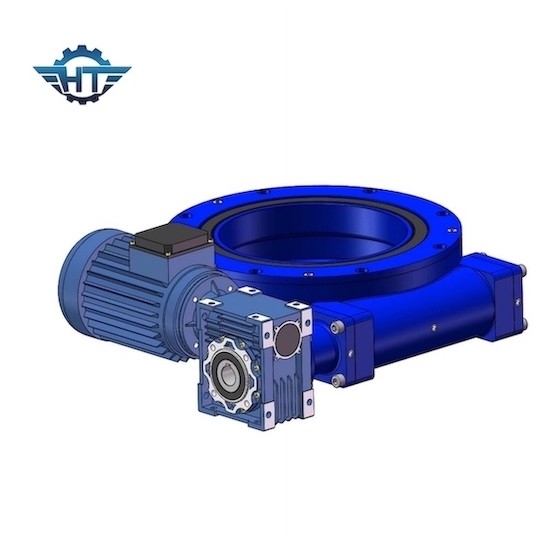

SE9 درایو چرخشی خود قفل دار تک کرم، SE9 با موتور هیدرولیک برای بیل مکانیکی
شرح
به عنوان منبع تغذیه، موتور چرخشی معمولاً موتور دنده سیاره ای DC یا موتور دنده AC یا موتور دنده هیدرولیک است.موتور هیدرولیک AC عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم درایو قدرت استفاده می شود.از آنجایی که جزء اصلی درایو حلقه چرخان است، گیربکس چرخان به راحتی می تواند نیروهای محوری و شعاعی را تحمل کند.
Slew drive نوع جدیدی از محصولات slew است.از کرم، حلقه چرخان، محفظه کل محصور، موتور الکتریکی یا هیدرولیک تشکیل شده است.قطعات هسته حلقه چرخان است، بنابراین می تواند بار محوری، بارگذاری شعاعی و لحظه عنوان را به طور همزمان تحمل کند.در مقایسه با محصولات slew سنتی، نصب و نگهداری درایو Slew آسان است، همچنین می تواند فضای بیشتری را ذخیره کند.کاربردهای معمولی ما شامل ماشین آلات کشاورزی، ماشین آلات ساختمانی، سیستم های نقاله، جرثقیل ها، دکل های حفاری، معدن، ارتش، لایروبی، شهربازی، سیستم تولید خورشیدی و سایر زمینه های انرژی جدید است.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
ویژگی های کلیدی
1. سیستم آماده نصب با حلقه چرخان یکپارچه و ادغام آسان در برنامه های موجود
2. کاهش هزینه های نگهداری
3. بسته های فشرده برای تاسیسات صرفه جویی در فضا
4. موجود با فلنج برای تمام موتورهای الکتریکی استاندارد و موتورهای هیدرولیک
5. کرم رانده
6. سیستم راه آهن مهر و موم شده
7. ساخت و ساز مدولار اجازه می دهد تا تغییرات بسیار سریع
8. بدنه طولانی مدت که چرخ دنده را کاملاً محصور می کند (مخزن چربی، محافظت در برابر آلودگی و تماس)
9. حداکثر ظرفیت بار در طراحی فشرده
