جزئیات محصول:
|
| مدل: | SE12 اینچ | نسبت دنده: | 78:1 |
|---|---|---|---|
| کاربرد: | بیل مکانیکی کوچک | محل منبع: | چانگژو، چین |
| راننده: | موتور هیدرولیک، سرو موتور | گواهینامه ها: | ISO9001، CE |
| نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخان هیدرولیک بیل مکانیکی کوچک,درایو چرخشی تک محوره 61 کیلوگرم,درایو چرخشی عمودی بیل مکانیکی کوچک |
||

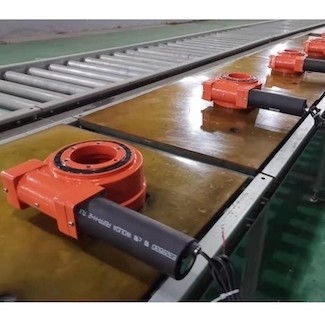

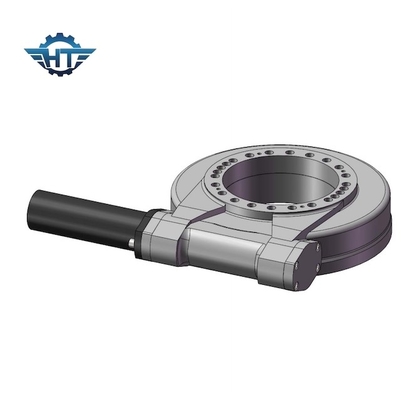

درایوهای چرخشی چرخ دنده SE12 تک کرم با موتور هیدرولیک برای بیل مکانیکی کوچک
توضیحات محصول
ماشین آلات ساختمانی، جرثقیل وسیله نقلیه، حمل و نقل صفحه سنگین، وسیله نقلیه هوایی، وسیله نقلیه ریلی، وسیله نقلیه مکش، پنجه چرخشی، وسیله نقلیه تشخیص پل، بالابر آهن متوسط، نیروی باد و انرژی خورشیدی.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) |
کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود قفل شدن |
وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
1. زمینه کامیون پرتو
اجزای هسته مونتاژ دوار کامیون پرتوهای سنتی بیشتر از محصولات بلبرینگ چرخشی سنتی استفاده می کنند، در مقایسه با درایوهای چرخشی، ظرفیت ضد خوردگی خیلی ایده آل نیست، برای سیستم فرمان که برای فشار دادن لاستیک به سیلندرهای هیدرولیک متکی است، محدوده زاویه چرخش لاستیک است. بسیار محدود است زیرا پشتیبانی چرخشی مسکن برون سپاری ندارد.انتخاب دستگاه slew drive به عنوان یک قطعه چرخشی نه تنها می تواند مقاومت در برابر خوردگی قطعات را بهبود بخشد، بلکه زاویه فرمان هر مجموعه از لاستیک ها را نیز افزایش می دهد.
2. میدان وسیله نقلیه کاری هوایی
وسیله نقلیه هوایی یک زمینه مهم استفاده از درایوهای حرکتی است، معمولاً وسایل نقلیه هوایی نیاز دارند که میزبان دارای ضریب ایمنی بالایی باشد، ایمنی بالا درایو (دنده حلزونی و کرم خود قفل) اکثر کاربران آن را به عنوان لوازم جانبی پلت فرم هوایی انتخاب می کنند.از سوی دیگر، درایو چرخ دنده کرم دارای نسبت سرعت انتقال بالایی است، به طوری که همزمان ضریب ایمنی میزبان را بهبود می بخشد، اما همچنین برای میزبان گروهی از کاهنده چرخ دنده کرم را حذف می کند، در نتیجه هزینه های تولید میزبان را کاهش می دهد.
3. میدان تولید برق فتوولتائیک
تولید برق فتوولتائیک یک منطقه کاربردی مهم درایو چرخشی است، استفاده از درایو چرخشی به عنوان بخش چرخشی ماژول فتوولتائیک خورشیدی، با توجه به موقعیت‌های مختلف خورشید در روز برای تنظیم دقیق آزیموت و ارتفاع سیستم، به منظور داشتن بهترین زاویه دریافت زمان به زمان.
4. زمینه تولید برق بادی
این همان تولید برق فتوولتائیک است، درایو slew را می توان در قسمت انحرافی توربین های بادی اعمال کرد تا به سطح چرخش مکانیزم دست یابد تا زاویه دریافت را بهتر تنظیم کند.
5. ابزار پنجه ماشین آلات ساختمانی
دستگاه کمکی ماشین آلات ساختمانی یک زمینه کاربردی جدید از درایو چرخشی است، استفاده از درایو چرخشی به عنوان پنجه مکانیزم دوار، به طوری که ساختار طراحی مختصرتر، مساعدتر برای استفاده و تعمیر و نگهداری است، در عین حال انتقال چرخ دنده کرم دارای حجم بزرگی است. نسبت کاهش سرعت، به طوری که پنجه و سایر ماشین آلات ساختمانی دقت موقعیت یابی کمکی تا حد زیادی بهبود یافته است.
