جزئیات محصول:
|
| مواد: | 50Mn، 42CrMo | مدل: | 21 اینچ |
|---|---|---|---|
| نسبت دنده: | 125:1 | بهره وری: | 40% |
| دقت، درستی: | ≤0.15 | راننده: | موتور الکتریکی |
| رنگ: | درخواست شده است | کاربرد: | مصارف صنعتی |
| برجسته کردن: | گشتاور بالا IP66 Worm Gear Slew Drive,Worm Gear Slew Drive 21 اینچ,درایو بلبرینگ چرخشی 21 اینچ |
||

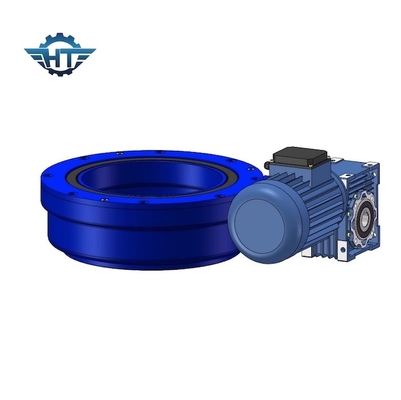

IP66 Worm Gear Slew Drive، 21 اینچ اندازه بزرگ گشتاور بالا برای توربین های بادی
Worm Gear Slew Drive توضیحات
یاتاقان های حلقه چرخشی ما اتصالات چرخشی آماده نصب برای عملیات خود روانکاری و خشک هستند.طراحی بر اساس مواد بدون تعمیر و نگهداری است.علاوه بر این، امتیاز بالای IP66 می تواند آنها را در کاربردهایی با دما، رطوبت، مواد شیمیایی و حتی برای پردازش مواد غذایی استفاده کند.
پارامترهای عملکرد مدل SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | کج کردن گشتاور (kN.m) |
برگزاری گشتاور (kN.m) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری | دقت، درستی (درجه) |
IP | تپ کار (℃) |
خود قفل شدن | وزن (کیلوگرم) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 204 |
برنامه های کاربردی
یاتاقان های چرخشی انرژی باد معمولاً دارای نوع توپ تماسی تک ردیفی، توپی تماسی چهار نقطه ای دو ردیفه، نوع توپی تماسی متقاطع، نوع غلتکی سه ردیفی و غیره هستند. بلبرینگ چرخان نوع توپ دارای هزینه کمتر و عملکرد جامع بالا است.بلبرینگ چرخشی دو ردیفه دارای عمر مفید طولانی، ظرفیت باربری قوی، مقاومت چرخشی کم، سایش زیاد مجاز است و نیازی به پایه نصب زیاد ندارد، اما دقت حرکت آن کم است.یاتاقان چرخشی متقاطع دارای دقت بالا، عمر طولانی، ظرفیت بار دینامیکی بالا است، اما الزامات بالایی برای استحکام و دقت پایه دارد، و اثر لبه در تماس با غلتک و مسیر مسابقه و در نتیجه تنش واقعی لبه رخ می دهد. بسیار بیشتر از استرس طراحی؛یاتاقان های چرخشی سه ردیفه غلتکی معمولاً ظرفیت حمل بار استاتیک بسیار بالایی دارند.
