جزئیات محصول:
|
| تایپ کنید: | Slewing Drive | مواد: | QT |
|---|---|---|---|
| کاربرد: | سیستم انرژی خورشیدی | ضمانتنامه: | 10 سال |
| رنگ: | مشتری مورد نیاز است | اندازه: | 6 اینچ |
| موتور: | 24 ولت | ویژگی: | زندگی طولانی |
| برجسته کردن: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

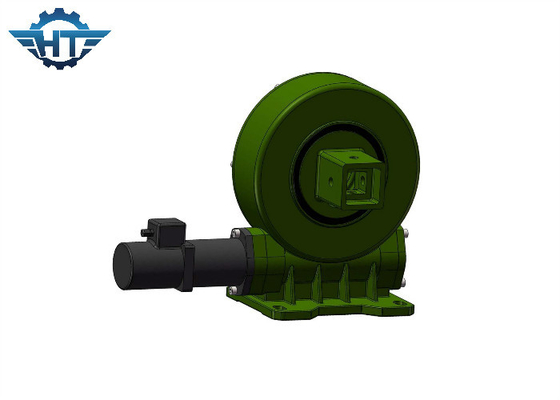

چرخ دنده چرخشی پاکت VE6 برای سیستم ردیابی خورشیدی تک محوره افقی
توضیحات درایو چرخ دنده کرم پاکت
در سال های اخیر، توجه بیشتر و بیشتری به توسعه انرژی های کم کربن، حفاظت از محیط زیست و انرژی های تجدید پذیر شده است.انرژی خورشیدی به عنوان یک منبع انرژی پاک و بدون آلودگی، چشم انداز توسعه بسیار وسیعی دارد و به انرژی سبز تبدیل شده است که همه کشورها برای توسعه آن در رقابت هستند.با این حال، انرژی خورشیدی دارای مشکلاتی مانند چگالی کم، متناوب بودن و تغییر مداوم جهت و شدت نور در طول زمان است.پنل های خورشیدی سنتی اکثراً به صورت ثابت نصب می شوند، یعنی پنل ها در یک زاویه مشخص ثابت می شوند و با موقعیت خورشید تغییر نمی کنند که به طور جدی بر راندمان تبدیل فوتوالکتریک تأثیر می گذارد.توان خروجی آرایه فتوولتائیک به دلیل کاهش تابش انرژی تابشی به صورت عمودی حدود 10 درصد کاهش می یابد.در طول سال، بهار، تابستان، پاییز و زمستان، از روز تا شب، طلوع و غروب خورشید و زاویه تابش خورشید همیشه تغییر می کند.بنابراین نحوه تغییر زاویه پنل باتری با زاویه نور برای افزایش نرخ تبدیل فتوولتائیک.این امر مستلزم استفاده از یک دستگاه محرک چرخشی است که می تواند موقعیت و زاویه پنل باتری را تغییر دهد تا به شدت پرتوهای خورشید عمود بر شدت نور پنل باتری دست یابد و در نتیجه نرخ تبدیل فتوولتائیک را افزایش دهد.بنابراین سیستم ردیابی نقش و کاربرد مهمی از یاتاقان چرخان در دستگاه چرخاننده خورشیدی ایفا می کند.
دستگاه چرخاننده نوع جدیدی از محصولات چرخان است که معمولاً از یاتاقان های چرخان، کرم ها، موتورها، پوسته ها و سایر قطعات تشکیل شده است.این نه تنها عملکردهای اتصال، چرخش و پشتیبانی از یاتاقان های چرخشی را دارد، بلکه ساختار فشرده و گشتاور خروجی درایو کرم را نیز دارد.مزایای انتقال بزرگ، پایدار، عمر طولانی، نصب آسان، مقدار زیادی صرفه جویی در فضای نصب، تعمیر و نگهداری آسان، می تواند تا حد زیادی در هزینه ها صرفه جویی کند.
دستگاه چرخاننده به دلیل عملکرد ماژولار در زمان نصب کاربر صرفه جویی می کند و عملکرد متمرکز نیز طراحی محصول طراح را تسهیل می کند.در حال حاضر، به طور گسترده ای در روبات های صنعتی، تولید انرژی خورشیدی و سایر زمینه ها استفاده می شود.
پارامترهای عملکرد مدل VE
| پارامترهای عملکرد مدل VE | ||||||||||||
| مدل | گشتاور خروجی نامی (نیوتن متر) | گشتاور نگهداری (kN.m) | گشتاور کج (kN.m) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری |
دقت، درستی (درجه) |
IP | دمای کاری (℃) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 12 کیلوگرم |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 18 کیلوگرم |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 32 کیلوگرم |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 28 کیلوگرم |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 52 کیلوگرم |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 65 کیلوگرم |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 88 کیلوگرم |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 135 کیلوگرم |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 192 کیلوگرم |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40+80 | آره | 251 کیلوگرم |
امکانات
1. از 0 تا 180 درجه بچرخانید
2. یک موتور محرک را در سمت چپ یا راست وصل کنید
3. گریس قبل از کارخانه پر شده است
4. نصب ساده
5. تعمیر و نگهداری کم
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. گشتاور پشتیبان بالا، مناسب برای نصب عمودی
