جزئیات محصول:
|
| مواد: | QT | مدل: | VE7" |
|---|---|---|---|
| نسبت دنده: | 51:1 | رنگ: | همان طور که درخواست شد |
| کاربرد: | سیستم ردیابی خورشیدی | راننده: | موتور 12/24 VDC |
| محل نصب: | میدان باز | ویژگی: | زندگی طولانی |
| برجسته کردن: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive,24v slewing drive for solar tracking system,envelope solar slew drive |
||

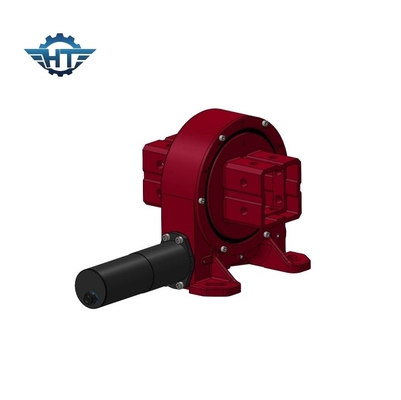

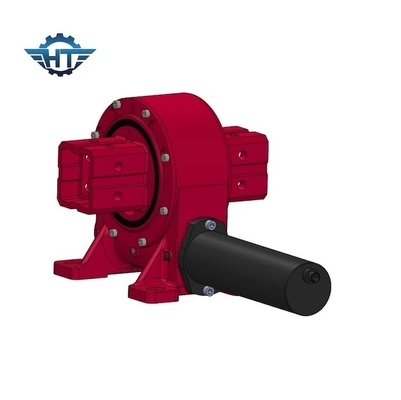

Envelope Worm Gear VE7 24vdc Motor Horizontal Slewing Drive for Solar Tracking System
Worm Gear VE7 Slew Drive توضیحات
سیستم ردیابی خورشیدی درایو چرخشی اعمال می شود که بهترین زاویه نور خورشید را همیشه حفظ می کند.در مقایسه با نیروگاه های ثابت، ردیابی تک محوری تخت می تواند تولید برق سالانه را 10 تا 30 درصد افزایش دهد (بسته به تغییرات عرض جغرافیایی).تک محور شیبدار می تواند بیش از 30٪ افزایش یابد.ردیابی دو محوره می تواند حدود 40 تا 50٪ افزایش یابد.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
امکانات
1 با استفاده از طراحی سوراخ کور و ساختار مهر و موم روغن اسکلت، عملکرد آب بندی قابل اعتماد است، مهر و موم می تواند از نور مستقیم خورشید جلوگیری کند، به طور موثر از گرد و غبار و آب جلوگیری کند و سطح حفاظت می تواند به IP65 برسد.برای استفاده در فضای باز مناسب است و می توان آن را با فلنج های تک یا دوتایی خروجی داد.
2 کرم ساعت شنی پوشاننده دوگانه، تماس چند دندانه، گشتاور بیشتری را منتقل می کند، می تواند نیروی محوری، نیروی شعاعی و گشتاور کج بیشتری را تحمل کند.
3 طراحی محصول از اندازه رایج در داخل و خارج از کشور استفاده می کند که برای جایگزینی بعدی مناسب است
4 ساختار پشتیبانی دوراهه، استحکام قوی، می تواند نیروی شعاعی بار بزرگ و لحظه واژگونی را تحمل کند، به ویژه مناسب برای فتوولتائیک دو محوره مستقل، آزیموت شیب براکت متمرکز و سایر شرایط کاری
5 فلنج خروجی کواکسیال دو طرفه، ساختار متقارن، تحمل خطای مونتاژ بالا، اندازه محوری کوچک، صرفه جویی در فضا، ساختار شفت خروجی توخالی، مناسب برای سیم کشی و چیدمان سازه
6 حلقه مهر و موم اسکلت دو لبه وارداتی برای جلوگیری از آلودگی در محل
کاربرد
برای چرخش موقعیت زمین سیستم های تولید برق فتوولتائیک مانند تک محوره مسطح، تولید برق از طریق، تولید برق متمرکز و غیره استفاده می شود.سیستم ردیابی تک محوره تخت شکلی از براکت ردیابی است که در ردیابی شمال-جنوب و شرق-غرب مرتب شده است.طبق الگوریتم نجومی، موتور براکت را به حرکت در می‌آورد تا پنل‌های خورشیدی آزیموت خورشید را ردیابی کنند، نور مستقیم خورشید را روی سطح ماژول فتوولتائیک افزایش دهند و تولید برق را افزایش دهند.
