جزئیات محصول:
|
| مواد: | QT | مدل: | VE7" |
|---|---|---|---|
| نسبت دنده: | 51:1 | رنگ استاندارد: | RAL 9006 |
| گشتاور خروجی نرمال: | 5100 نیوتن متر | نگه داشتن گشتاور: | 39 کیلو نیوتن متر |
| گشتاور کج: | 5 کیلو نیوتن متر | حداکثر گشتاور: | 7650 نیوتن متر |
| برجسته کردن: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

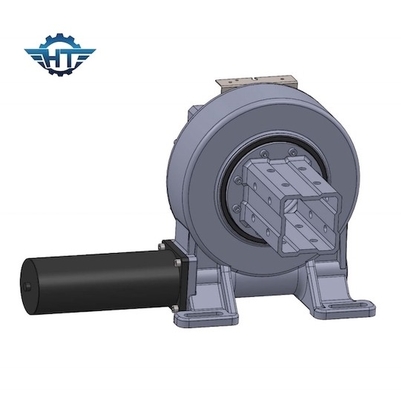

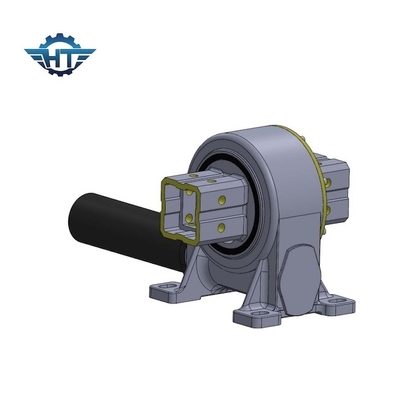

درایو خورشیدی تک محور عمودی VE7 با گشتاور بالا برای سیستم ردیابی کج
توضیحات درایو خورشیدی تک محور
محور چرخش براکت ردیابی تک محوره مورب در یک زاویه شیب نسبت به صفحه افقی نصب می شود و حول یک محور یک بعدی می چرخد.جهت محور چرخش شمال به جنوب است، به طوری که سطح دریافت نور ماژول فتوولتائیک تا حد امکان عمود بر زاویه تابش نور خورشید در جهت یک بعدی باشد.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
مزایای
1. گشتاور پشتیبان بالا برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخش 360 درجه
3. محفظه کرم در داخل
4. تماس چند دندانه برای اطمینان از بار بالا
5. عملکرد خود قفل
امکانات
1. گشتاور خروجی بالا در شرایط سرعت کم، که می تواند نیروی محوری جامع، نیروی شعاعی و لحظه واژگونی را منتقل کند.
2. چرخ دنده حلزونی و حالت درایو کرم.اقتصاد خوب، انعطاف پذیری قوی در اندازه محوری
3. کرم ساعت شنی پاکت، تماس چند دندانه، ظرفیت تحمل بار قوی
4. نسبت چگالی عملکرد بالا
5. عملکرد خود قفل یا اضافه کردن ترمز ورودی
6. نسبت فضای کوچک، نصب و جداسازی راحت
7. فرم های خروجی متنوع
8. مقدار شکاف را از قبل تنظیم کرده و مستقیماً روی دستگاه نصب کنید
9. IP66
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد، مانند موتورهای هیدرولیک، موتورهای پله ای، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
