جزئیات محصول:
|
| مدل: | VE9 | نسبت دنده: | 61:1 |
|---|---|---|---|
| کاربرد: | سیستم ردیابی حرارت خورشیدی | محل منبع: | چانگژو، چین |
| ساختار: | چرخ دنده کرم حلزونی | گواهی: | ISO9001، CE |
| نصب و راه اندازی: | عمودی نصب شده است | عکس العمل: | 0.1 درجه |
| برجسته کردن: | درایو چرخاننده گیربکس کرم فشرده,درایو چرخاننده گیربکس کرمی 60 کیلونیوتن,درایو چرخاندن گیربکس کرمی |
||

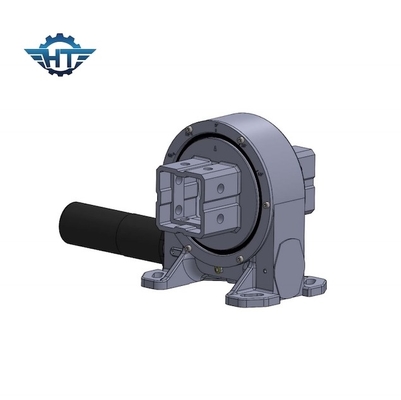

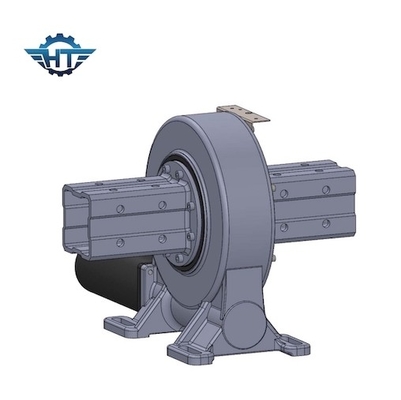

درایو چرخشی گیربکس کرم فشرده VE9 برای سیستم ردیابی حرارت خورشیدی PV، CPV، CSP
Worm Gear Slewing Drive توضیحات
عملکرد: درایوهای چرخشی با فناوری کرم استاندارد کار می کنند، که در آن کرم روی شفت افقی به عنوان محرک چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده الکتریکی به حرکت در می آید.
نسبت دنده: چرخش کرم افقی چرخ دنده را حول محوری عمود بر محور پیچ می چرخاند.این ترکیب سرعت واحد محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.نسبت سرعت شفت ها به رابطه تعداد رزوه های روی کرم به تعداد دندانه های چرخ کرم یا چرخ دنده بستگی دارد.
پارامترهای درایوهای چرخشی VE
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
پارامترهای فنی VE9 Slewing Drive
| مدل | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | مسکن محصور، IP66 |
| مواد | 42CrMo، 50Mn | گشتاور خروجی | 7320 نیوتن متر |
| گشتاور لحظه کج شدن | 16.3 کیلو نیوتن متر | نگه داشتن گشتاور | 55 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 61:1 | بهره وری | 40% |
برنامه های کاربردی
کاربردهای درایو چرخشی شامل ردیاب‌های خورشیدی، CSP، CPV، توربین‌های بادی، دیش‌های ماهواره و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات کاربردی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، دسته‌های تایر، حفارها و بالابرهای خودرو و غیره است.
