جزئیات محصول:
|
| نسبت دنده: | 102:1 | بهره وری: | 40% |
|---|---|---|---|
| تایپ کنید: | مسکن محصور | کاربرد: | سیستم اتصال تک محور افقی |
| سرویس OEM: | در دسترس | راننده: | موتور DC |
| ویژگی: | خود قفل شدن | رنگ: | همان طور که درخواست شد |
| برجسته کردن: | hydraulic slew motor, solar tracker drive,solar tracker drive |
||

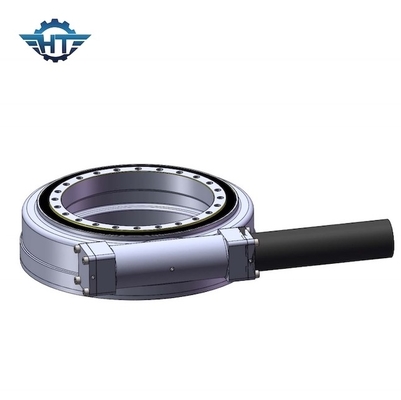

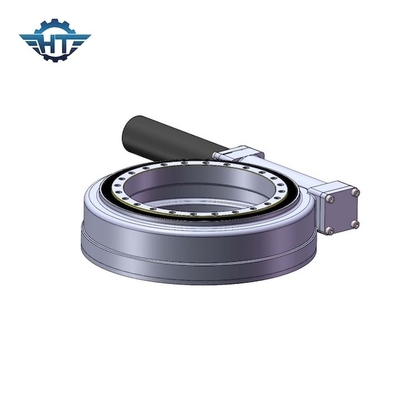

SE17 خود قفل حلزونی چرخ دنده چرخشی برای سیستم اتصال تک محور افقی
Worm Gear Slew Drive توضیحات
راه حل های یاتاقان حلقه چرخان سفارشی ما برای صنعت خورشیدی به مهار نیروی خورشید به شیوه ای کارآمد و مقرون به صرفه کمک می کند.درایوهای چرخان و چرخ دنده حلزونی ما بالاترین ظرفیت بار گشتاور پویا و استاتیک را در یک بسته کوچک ارائه می دهند.این برای کمک به چرخش سیستم ردیابی خورشید طراحی شده است و راندمان تولید برق را بهبود می بخشد.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
برای انرژی خورشیدی: دیش خورشیدی متمرکز، CPV (فتوولتائیک متمرکز)، CSP (انرژی خورشیدی متمرکز)، فرورفتگی سهموی خورشیدی، ردیاب PV
برای باد: برای چرخاندن پایه در توربین های بادی استفاده می شود
کاربرد ماشین آلات ساخت و ساز: به طور گسترده بر روی جرثقیل کامیون سوار شده، سکوی کاری هوایی، جرثقیل بارانداز، چنگال چوب استفاده می شود.
بازار صنعت: خط اتوماسیون/مونتاژ، بازوی رباتیک
ماهواره: درایو slew می تواند برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در بشقاب ماهواره ای استفاده شود
