جزئیات محصول:
|
| منبع تغذیه: | 24 VDC | مدل: | سری SE |
|---|---|---|---|
| ویژگی: | درایو با دقت بالا | مواد: | ریخته گری |
| گواهی: | ISO9001, CE | گشتاور خروجی: | 0.4 ~ 21 KNM |
| حفاظت: | IP66 | محل منبع: | چانگژو، چین |
| برجسته کردن: | slewing drive for solar tracking system,slew drive for solar tracker,slew drive for solar tracker |
||

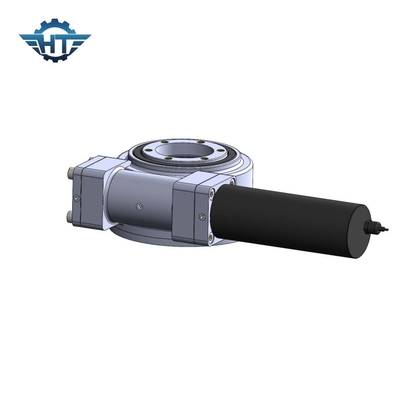

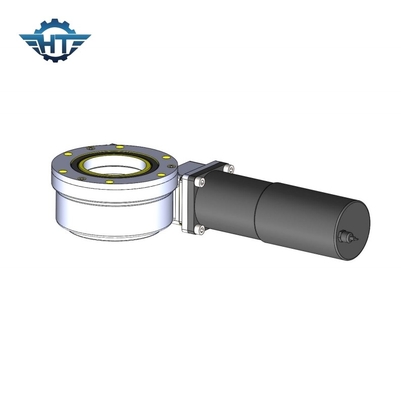

درایو کوچک خورشیدی کرم با دقت بالا با سطح چرخ دنده خاموش برای ردیاب های خورشیدی
Worm Solar Small Slew Drive توضیحات
درایو چرخان جعبه دنده ای است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور چرخش را منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.درایوهای چرخشی با ساخت چرخ دنده ها، بلبرینگ ها، مهر و موم ها، محفظه، موتور و سایر اجزای کمکی و مونتاژ آنها در جعبه دنده تمام شده ساخته می شوند.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
کاربرد
درایوهای چرخشی عمدتاً در سکوهای فرمان خودروهای ویژه، کامیون‌های مسطح سنگین، جرثقیل‌های کانتینری، جرثقیل‌های کامیونی، جرثقیل‌های کامیون، وسایل نقلیه کاری هوایی، جرثقیل‌ها، جرثقیل دروازه‌ای، نیروگاه‌های کوچک بادی، ارتباطات هوافضا، دریافت ماهواره‌ای، ردیابی خورشیدی استفاده می‌شوند. سیستم ها و بسیاری از صنایع دیگر.به خصوص در سال های اخیر، توسعه سریع صنعت تولید برق فتوولتائیک خورشیدی به طور گسترده ای مورد استفاده قرار گرفته است.درایو دوار در صنعت تولید برق فتوولتائیک خورشیدی استفاده می شود و به طور کلی مجهز به یک موتور دنده ای دوار یا یک موتور دنده AC است.در ماشین آلات ساختمانی، یک موتور هیدرولیک عمدتاً به عنوان درایو قدرت پیکربندی می شود.
