جزئیات محصول:
|
| مدل: | SE1 ~ SE25 | نسبت دنده: | 31:1 ~ 150:1 |
|---|---|---|---|
| کاربرد: | سیستم های ردیابی خورشید در فضای باز | محل منبع: | چانگژو، چین |
| گواهی: | ISO9001 / CE | نصب و راه اندازی: | افقی و عمودی |
| نگهداری: | آسان | رنگ: | همان طور که درخواست شد |
| عکس العمل: | کمتر از 0.15 درجه | ||
| برجسته کردن: | solar tracker drive, solar slew drive,solar slew drive |
||
تماس با چند دندانه درایو کوچک برای سیستمهای ردیابی خورشید در فضای باز با گشتاور بالا

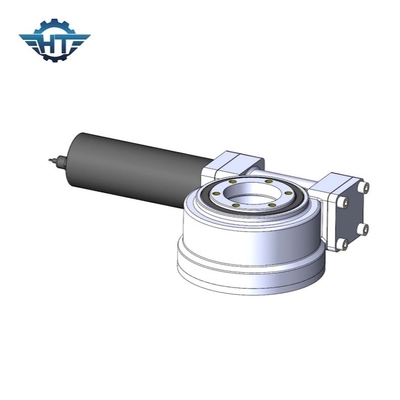

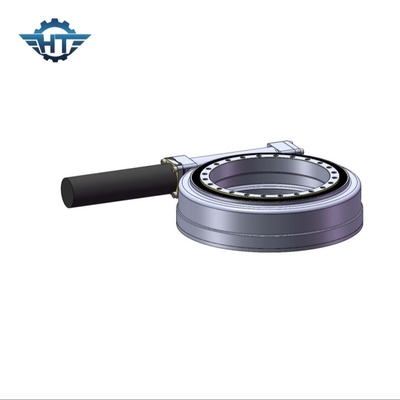

توضیحات Small Slew Drive
درایو چرخان گیربکسی است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاوری را برای چرخش منتقل می کند.چرخش می تواند در یک محور یا در چندین محور با هم باشد.درایوهای حلقه چرخشی با ساخت چرخ دنده ها، بلبرینگ ها، مهر و موم ها، محفظه، موتور و سایر اجزای کمکی و مونتاژ آنها در جعبه دنده تمام شده ساخته می شوند.
درایو چرخان دارای دقت بالایی است تا بخش زیادی از چرخ دنده های تک مرحله ای را ارائه دهد.بلبرینگ ها و چرخ دنده ها در یک جعبه کوچک، مستقل و آماده برای نصب مونتاژ می شوند تا وزن و عملکرد را بهینه کنند.این محصولات بسیار سازگار همچنین دارای مقاومت در برابر ضربه قوی، عملکرد طولانی مدت، و چرخش صاف، محافظ بلبرینگ و گزینه های درایو مهر و موم شده هستند.ما به عنوان یک تولید کننده درایو با تجربه، توانایی ارائه درایوهای با کیفیت بالا را داریم.
پارامترهای عملکرد سری SE
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل |
خروجی رتبه بندی شده گشتاور (Nm) |
کج کردن گشتاور (Nm) |
برگزاری گشتاور (Nm) |
محوری بار (kN) |
شعاعی بار (kN) |
نسبت | بهره وری |
دقت، درستی (درجه) |
IP |
تپ کار (℃) |
خود- قفل کردن |
وزن (کیلوگرم) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40+120 | آره | 204 |
برنامه های کاربردی
رایج‌ترین کاربرد درایو چرخشی برای درایوهای چرخشی دو محوره، ردیاب‌های خورشیدی دو محوره، مانند هلیواستات‌ها و فتوولتائیک متمرکز (CPV) و دیش‌های ماهواره یا رادار هستند.کاربردهای دیگر شامل بالابرهای خودرو، موقعیت‌دهنده بازوی روباتیک و تجهیزات صحنه است.
